Раздел "Кластеры"

Кластер объединяет серверы виртуализации в единую управляемую группу. На уровне кластера AirCloud учитывает вычислительные ресурсы, подключает сети и хранилища, управляет размещением виртуальных машин и собирает агрегированные метрики.

В разделе «Кластеры» администратор может:

• создавать кластеры;

• проверять состояние и состав кластера;

• открывать связанные серверы, хранилища и виртуальные машины;

• настраивать сеть, высокую доступность и балансировщик нагрузки;

• просматривать диагностические данные и состояние Центрального сервера;

• назначать доступ к кластеру;

• удалять предварительно очищенные кластеры.

Список кластеров

Чтобы открыть список, в боковом меню выберите «Кластеры».

Используйте «Фильтры», чтобы ограничить список, и «Скрыть колонки», чтобы изменить состав отображаемых полей.

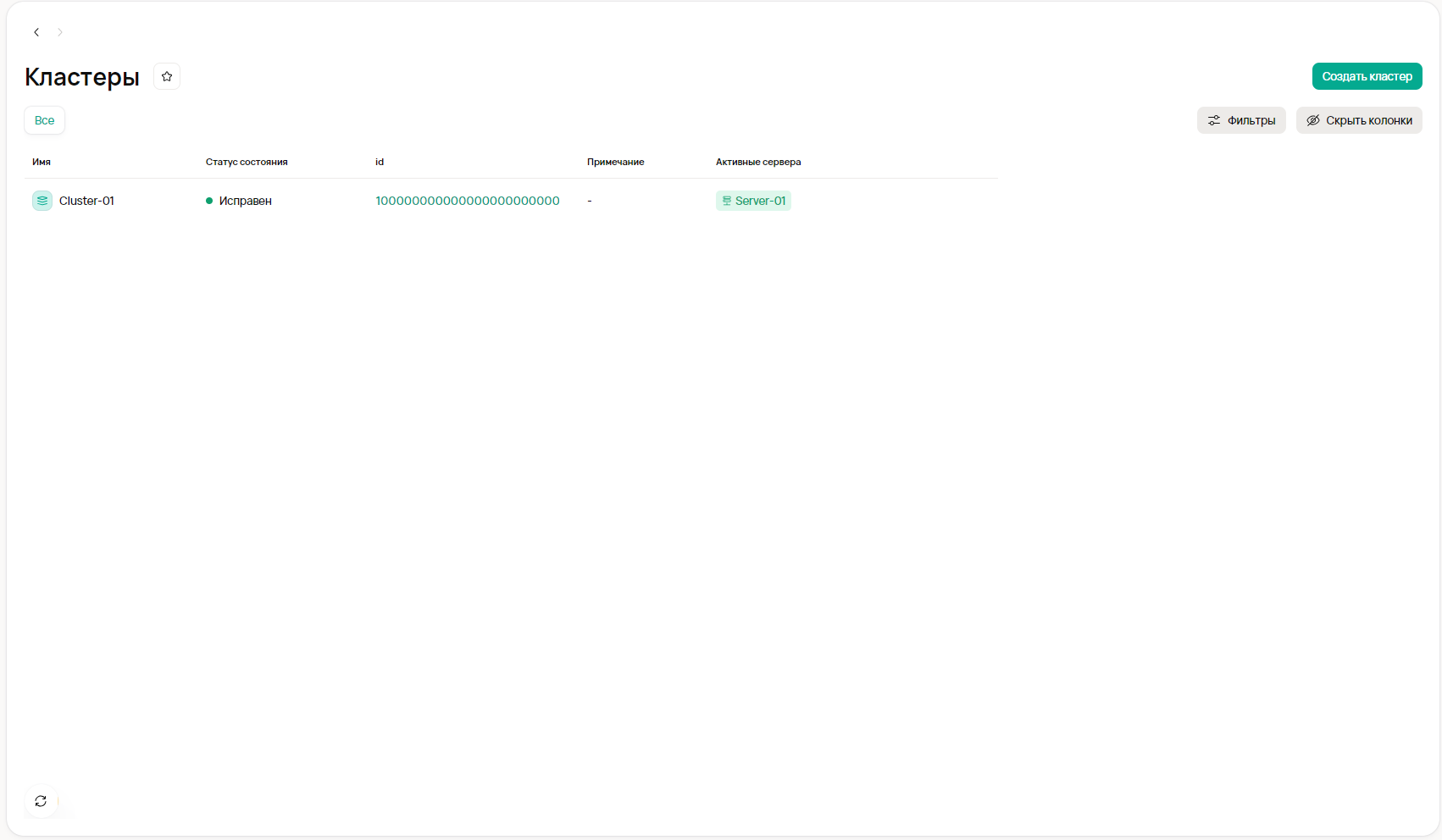

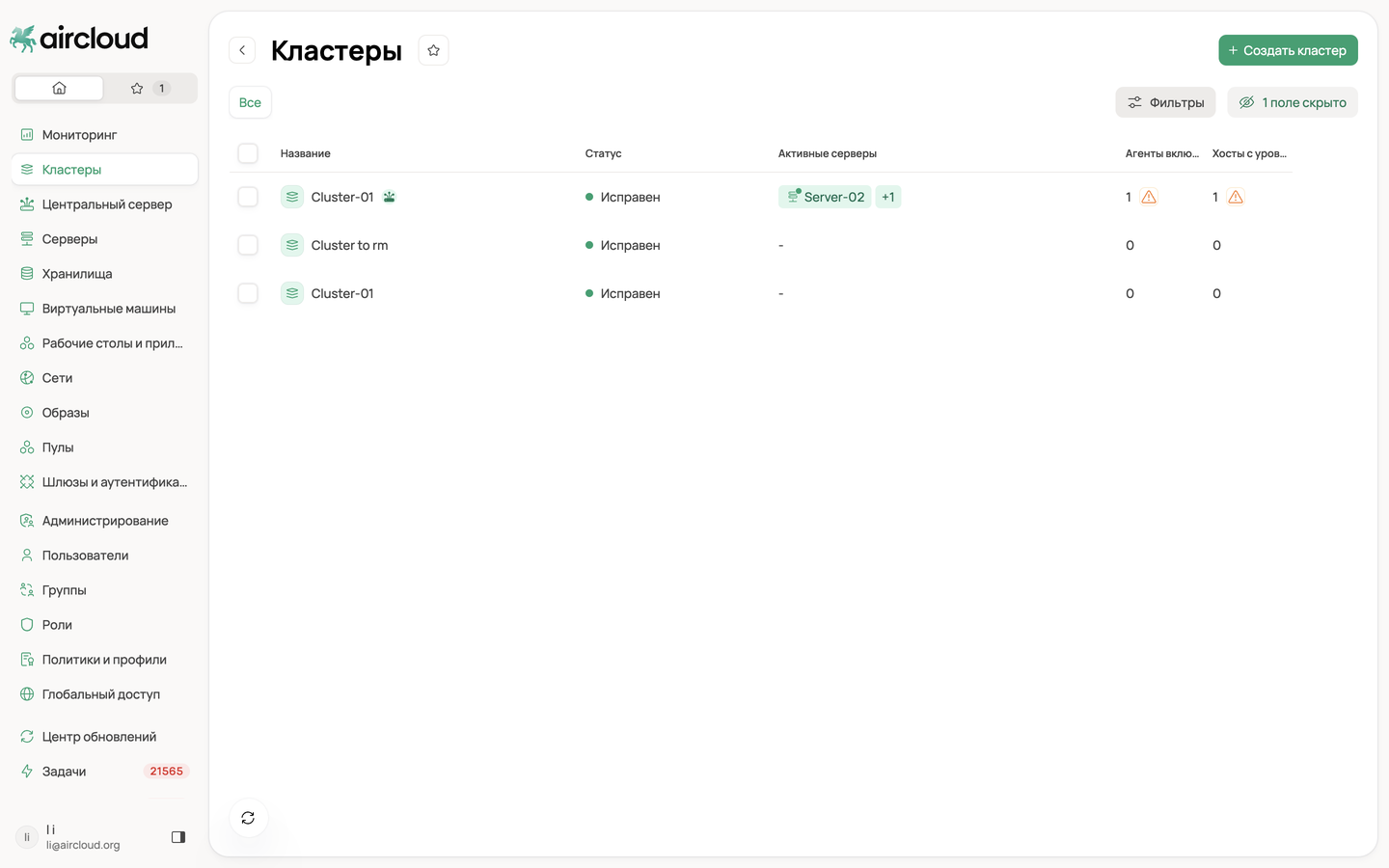

Рисунок 1 — Раздел «Кластеры» со списком кластеров.

Статусы кластера

Связанные операции

• Создание кластера

• Просмотр и управление

• Изменение настроек

• Права доступа

• Удаление кластера

Создание кластера

Кластер можно создать до добавления серверов. После создания пустой кластер получает статус «Исправен» и становится доступен для дальнейшей настройки.

Перед началом

Проверьте следующее:

• у роли администратора есть право на создание кластера и необходимые права на связанные ресурсы;

• создан распределённый коммутатор, который будет подключён к кластеру;

• на каждом добавляемом сервере будет не менее двух интерфейсов для выбранного DSwitch;

• внутренние адаптеры подключены к нужным подсетям;

• в DHCP-пулах есть свободные адреса;

• подготовлены параметры обычного и критического профилей балансировщика нагрузки.

Шаг 1. Конфигурация

• В боковом меню выберите «Кластеры».

• Нажмите «Создать кластер».

• В поле «Название» укажите уникальное имя кластера.

• При необходимости включите режим высокой доступности для виртуальных машин кластера.

• Проверьте состояние параметра «Включить балансировщик рабочей нагрузки».

• Нажмите «Дальше».

Высокая доступность

Режим обеспечивает автоматический перезапуск виртуальной машины после сбоя. Подробное описание механизма будет опубликовано в отдельном разделе.

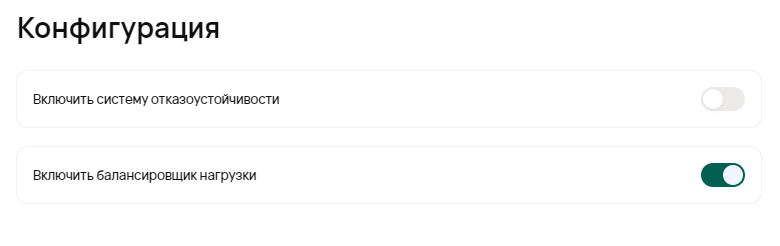

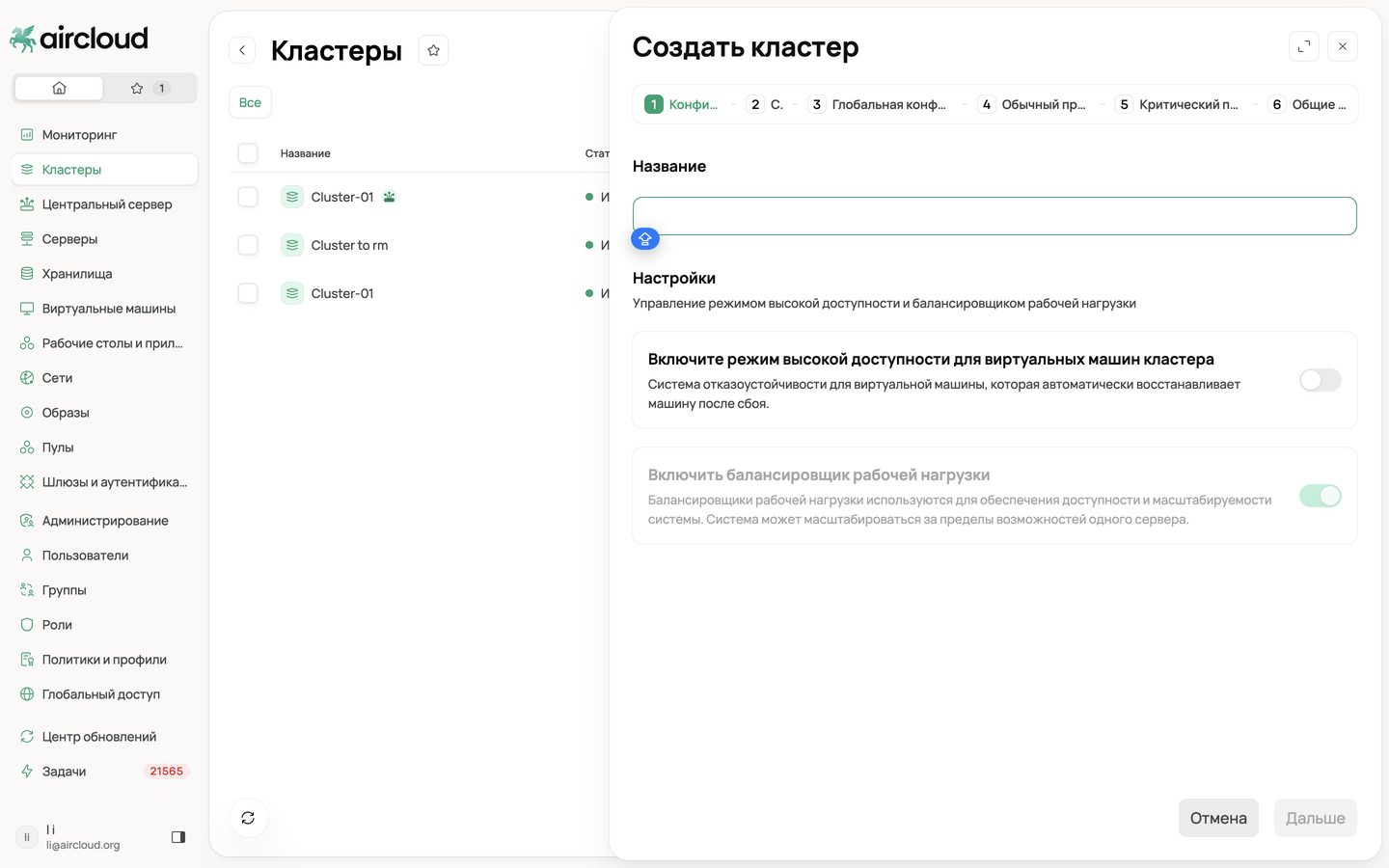

Мастер «Создать кластер», шаг 1 «Конфигурация»: название, режим высокой доступности ВМ и балансировщик рабочей нагрузки.

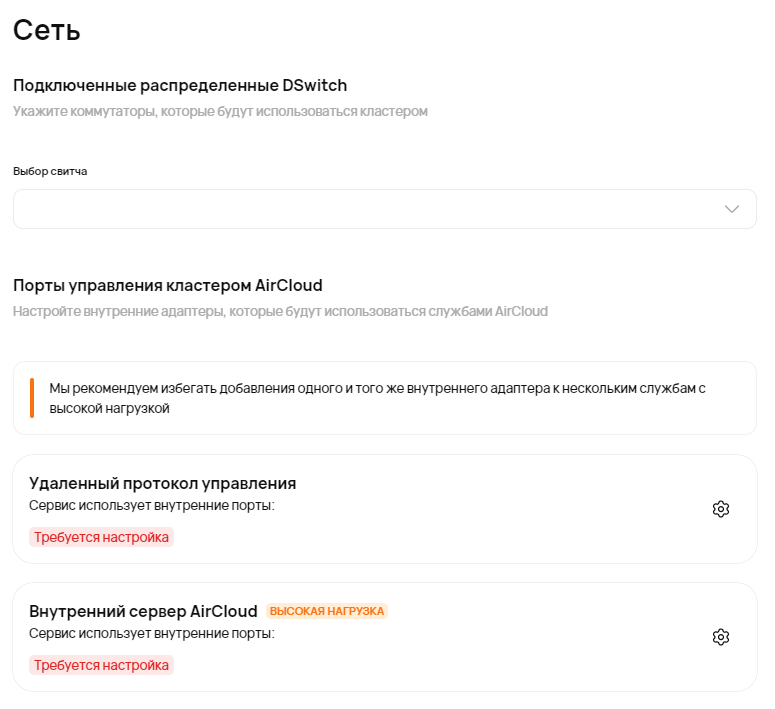

Шаг 2. Сеть

• В поле «Подключенный DSwitch» выберите распределённый коммутатор.

• В блоке «Удаленный протокол управления» нажмите кнопку настройки.

• Выберите внутренний адаптер и проверьте подсеть, DHCP-пул, диапазон и количество свободных адресов.

• Нажмите «Сохранить настройки сервиса».

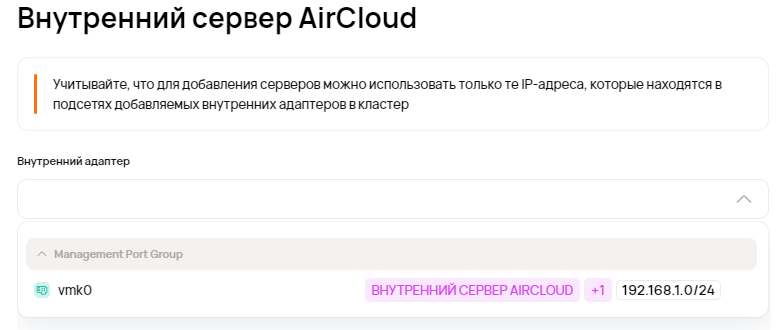

• Аналогично настройте «Внутренний сервер AirCloud».

• Нажмите «Дальше».

Один адаптер, например vmk0, можно назначить и Удаленному протоколу управления, и Внутреннему серверу AirCloud. При проектировании сети учитывайте предупреждение интерфейса: не рекомендуется назначать один адаптер нескольким службам с высокой нагрузкой.

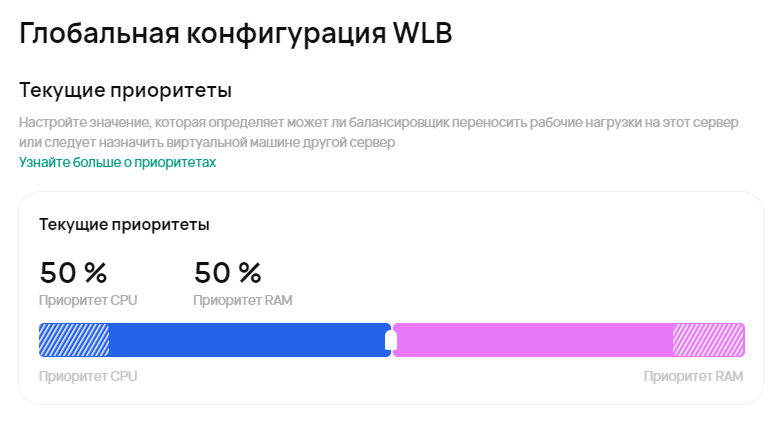

Шаг 3. Глобальная конфигурация WLB

Задайте относительный приоритет CPU и RAM. Сумма значений всегда должна составлять 100%, а каждый коэффициент может находиться в диапазоне от 10 до 90%.

Чем выше значение ресурса, тем сильнее его загрузка влияет на решение балансировщика о размещении виртуальной машины.

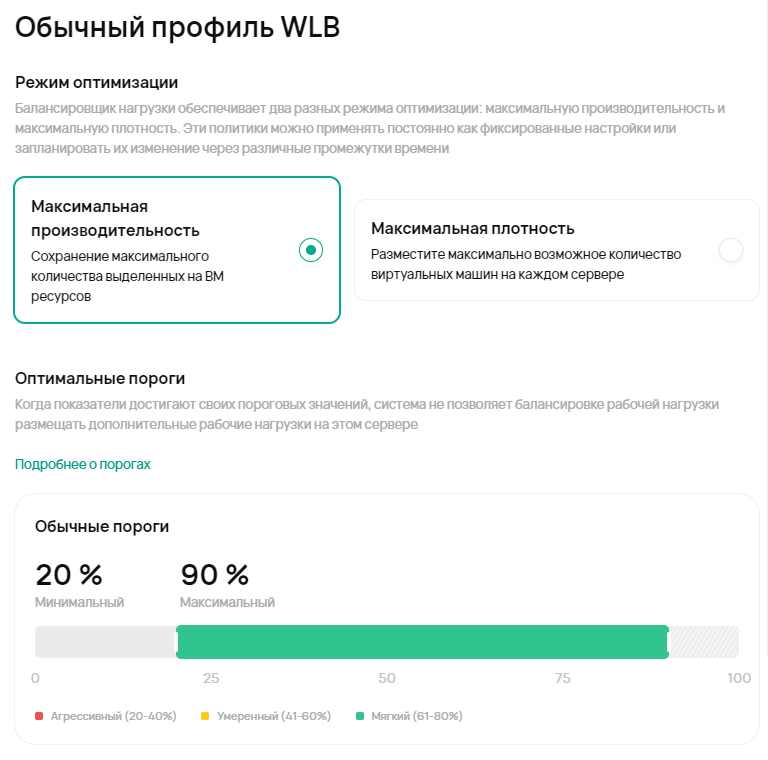

Шаг 4. Обычный профиль WLB

Обычный профиль — предсозданный профиль балансировки, запускаемый по настроенному расписанию.

• Выберите режим оптимизации: «Максимальная производительность» или «Максимальная плотность».

• Укажите минимальное и максимальное пороговые значения.

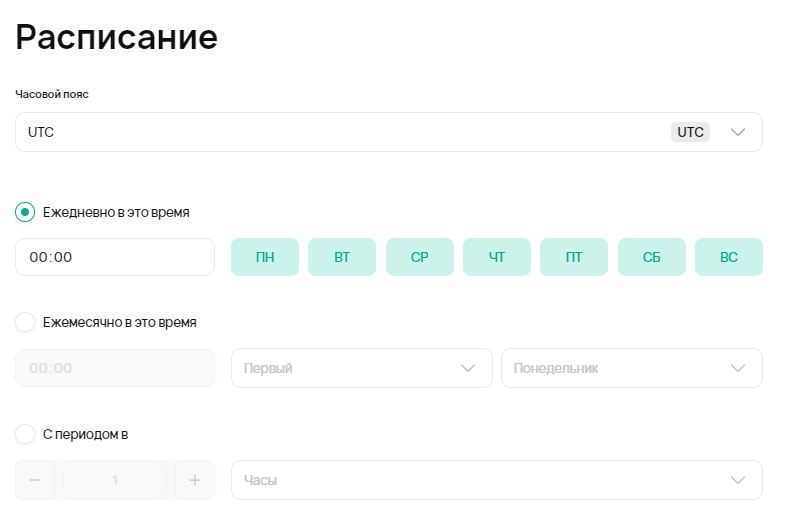

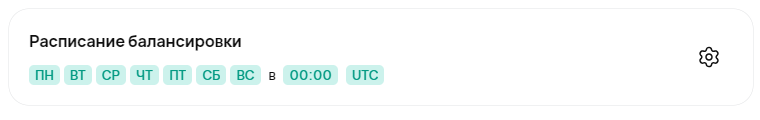

• Настройте периодичность, часовой пояс, время в поле «Дата начала» и активные дни недели.

• Нажмите «Дальше».

Режимы оптимизации:

• Максимальная производительность — распределять ВМ по большему числу серверов, сохраняя максимум доступных ресурсов для каждой ВМ и снижая использование переподписки.

• Максимальная плотность — размещать больше ВМ на каждом сервере и стремиться к максимальной утилизации узлов.

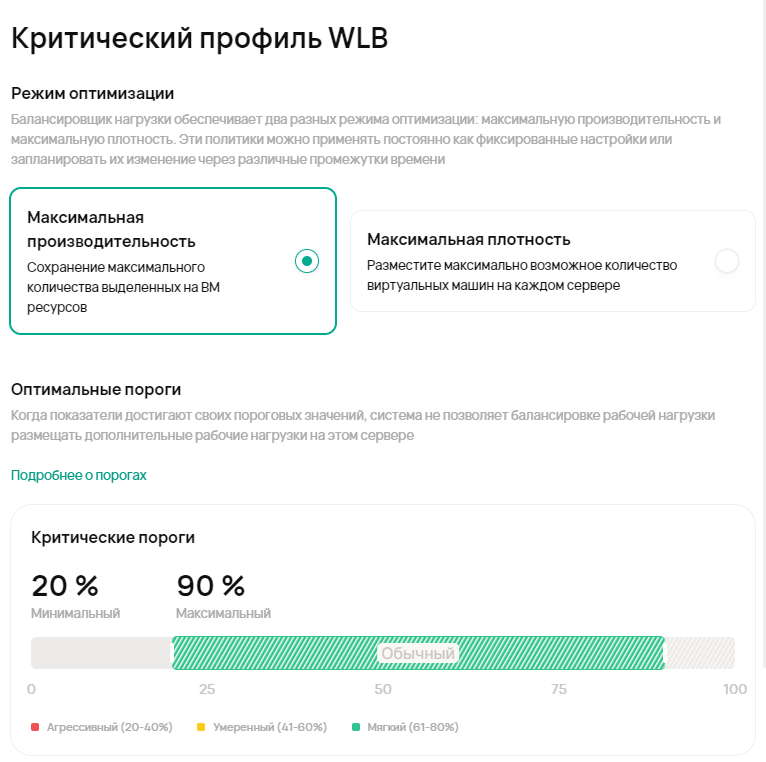

Шаг 5. Критический профиль WLB

Критический профиль также является предсозданным профилем. Его название не задаёт отдельную логику исполнения: профиль работает по собственным порогам и расписанию.

Настройте режим оптимизации, пороговые значения, часовой пояс, время запуска и активные дни так же, как для обычного профиля.

Шаг 6. Общие данные

Проверьте итоговую конфигурацию:

• название кластера;

• состояние высокой доступности и балансировщика;

• подключённый DSwitch;

• адаптеры Удаленного протокола управления и Внутреннего сервера AirCloud;

• приоритеты CPU и RAM;

• режимы, пороги и расписания профилей WLB.

Нажмите «Создать кластер». AirCloud добавит задачу создания в журнал и закроет мастер.

Результат

После завершения задачи кластер появится в списке. Если серверы ещё не добавлены, для вычислительных ресурсов будут показаны нулевые значения, а статус кластера будет «Исправен».

Просмотр и управление кластером

Чтобы открыть карточку кластера, в разделе «Кластеры» нажмите на его название.

Общие данные

В верхней части карточки показаны агрегированные ресурсы:

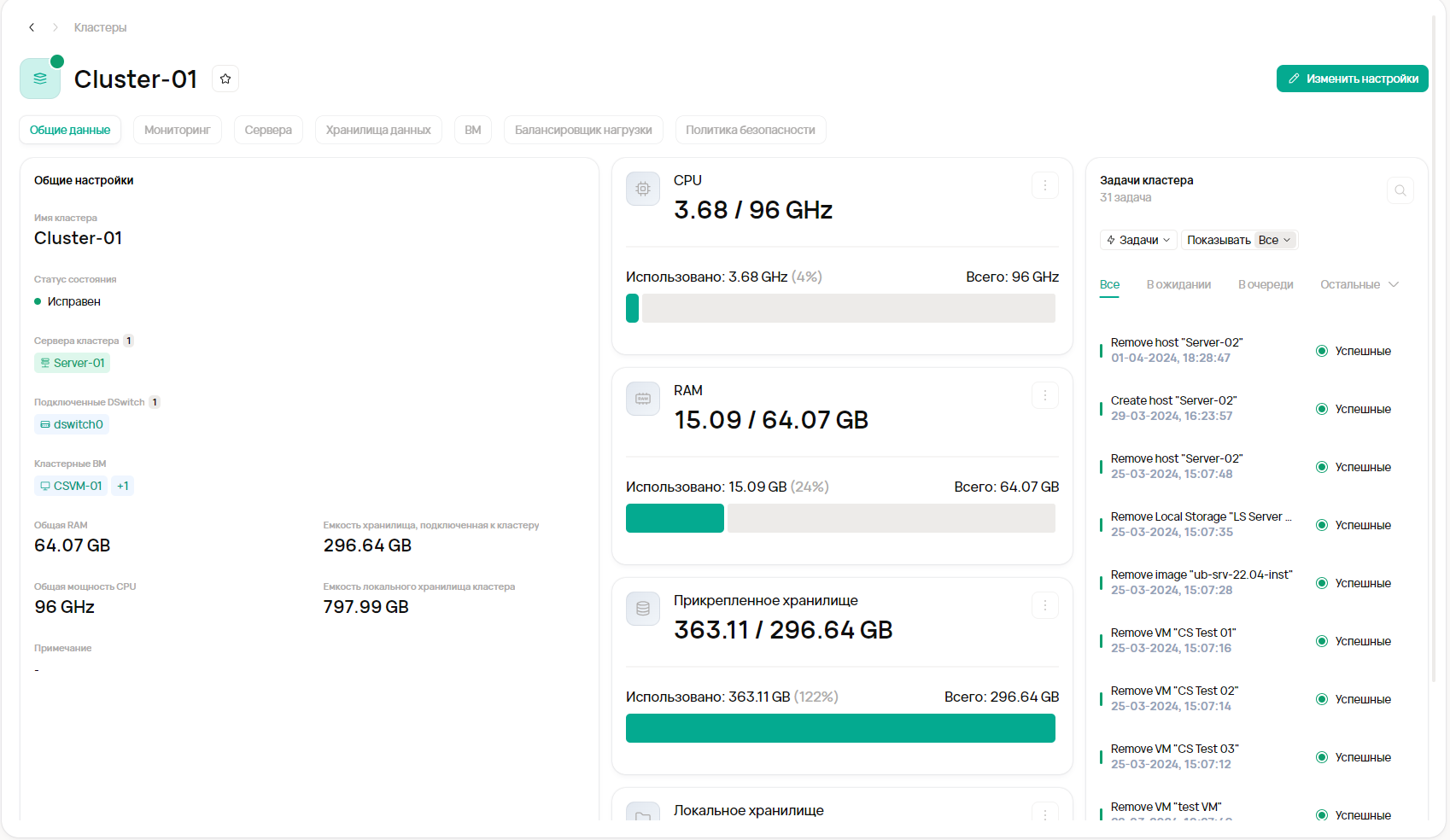

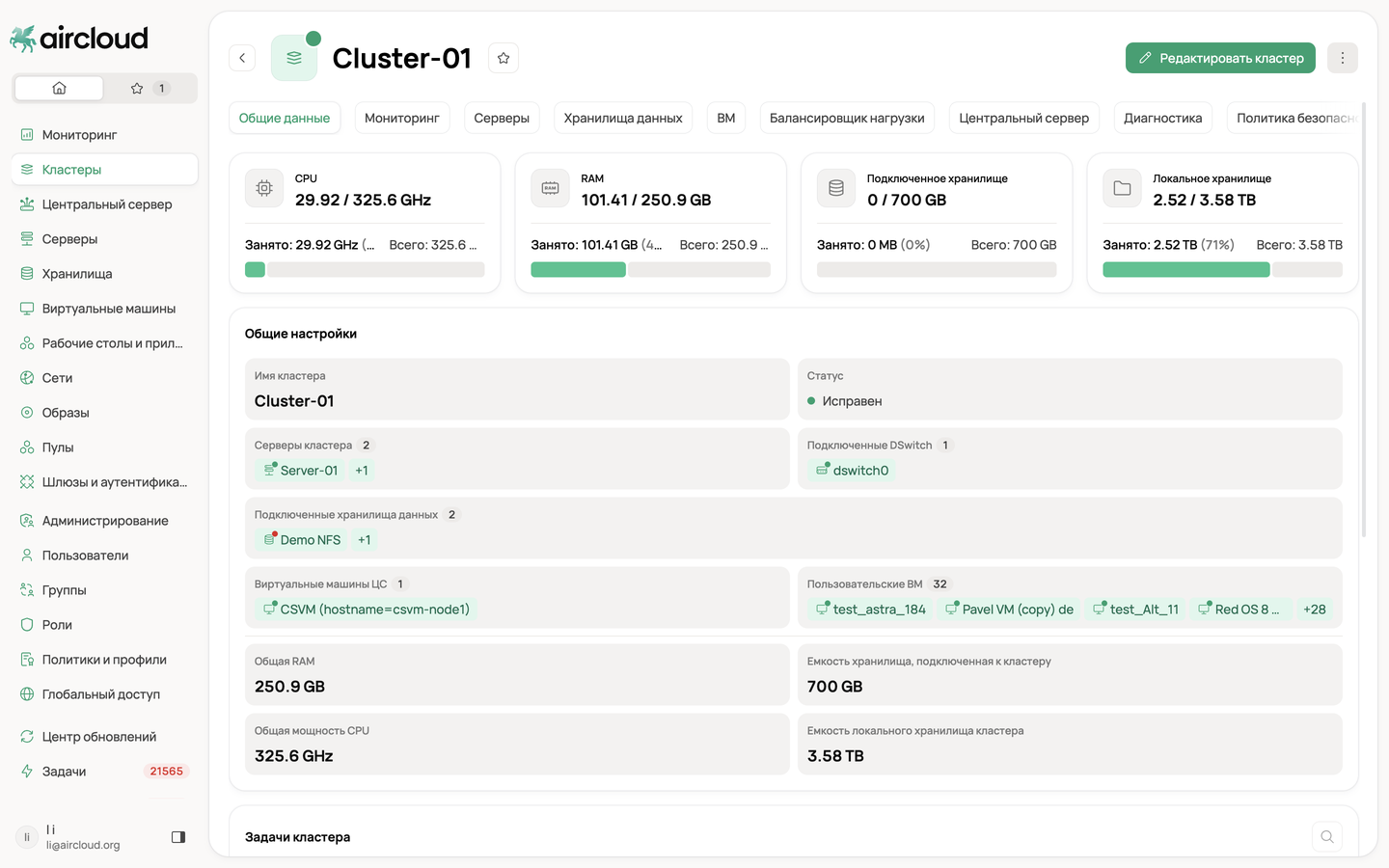

Карточка кластера, вкладка «Общие данные»: сводка CPU / RAM / хранилищ, состав кластера (серверы, DSwitch, хранилища, ВМ ЦС и пользовательские ВМ).

Ниже на той же вкладке — журнал задач кластера с фильтрами по статусу.

• CPU;

• RAM;

• подключённое хранилище;

• локальное хранилище.

В блоке «Общие настройки» отображаются состояние и состав кластера: серверы, DSwitch, хранилища данных, виртуальные машины Центрального сервера, пользовательские ВМ и суммарная ёмкость ресурсов.

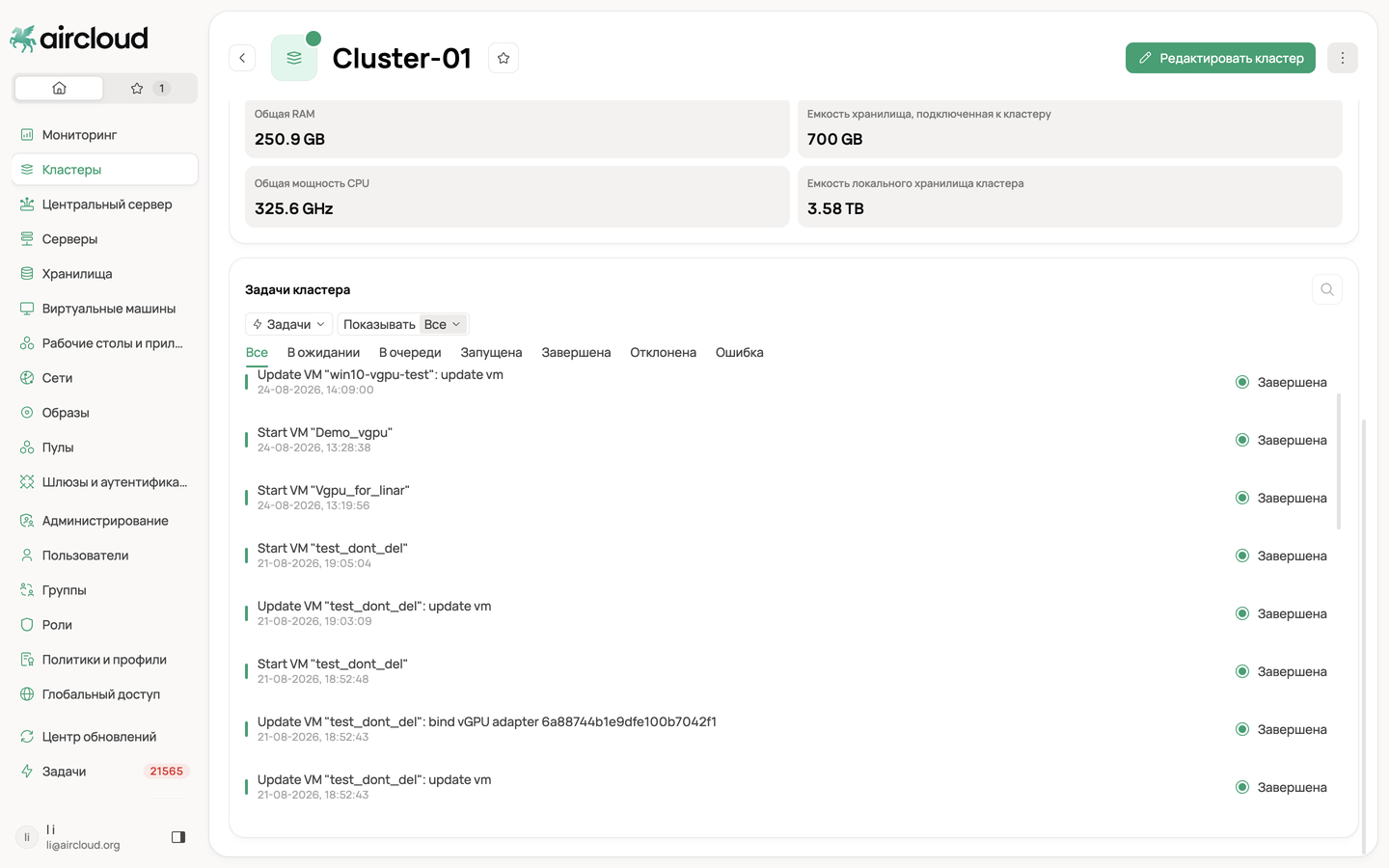

В блоке «Задачи кластера» можно просматривать операции, связанные с выбранным кластером, и фильтровать их по состоянию.

Вкладки кластера

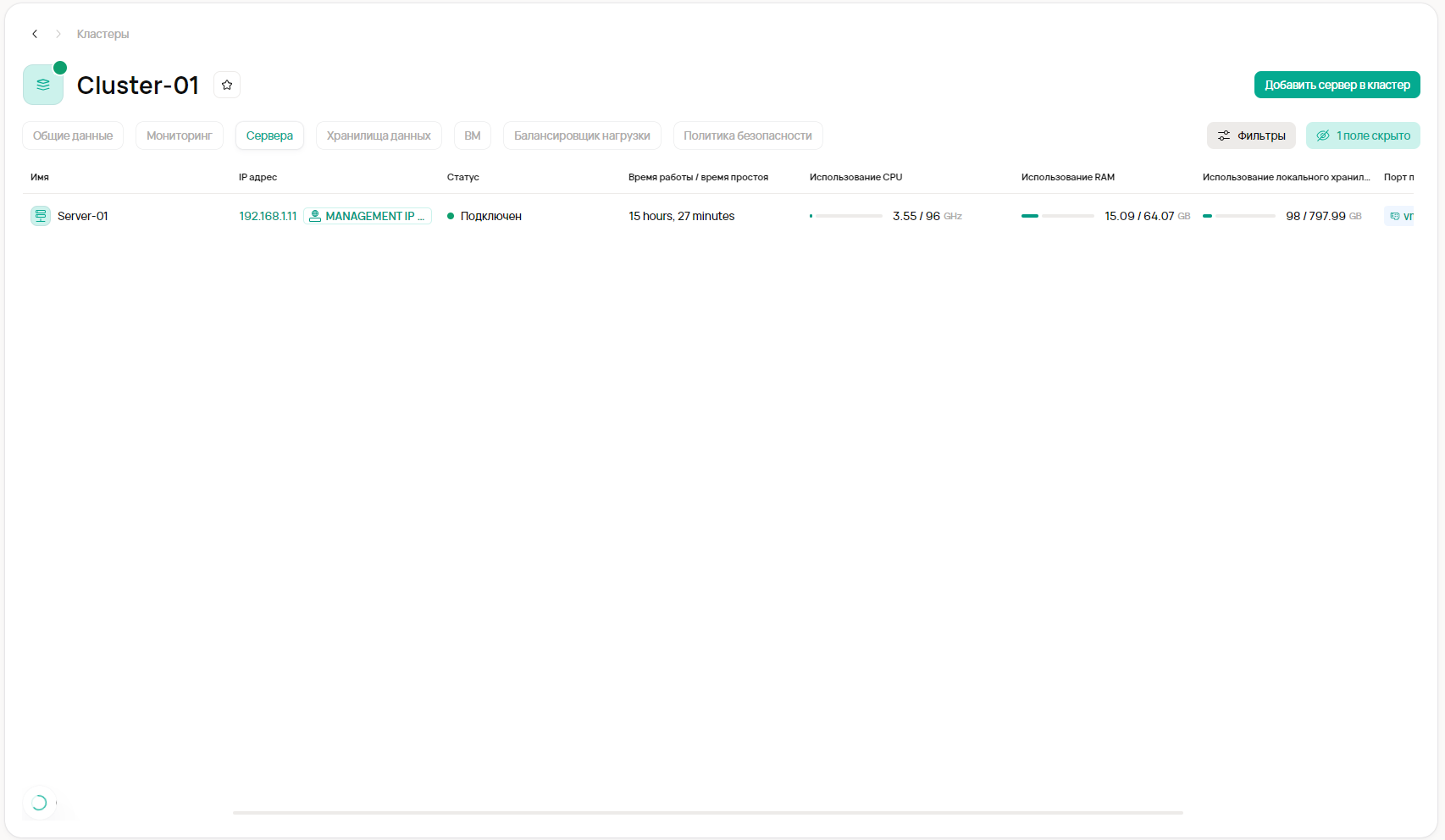

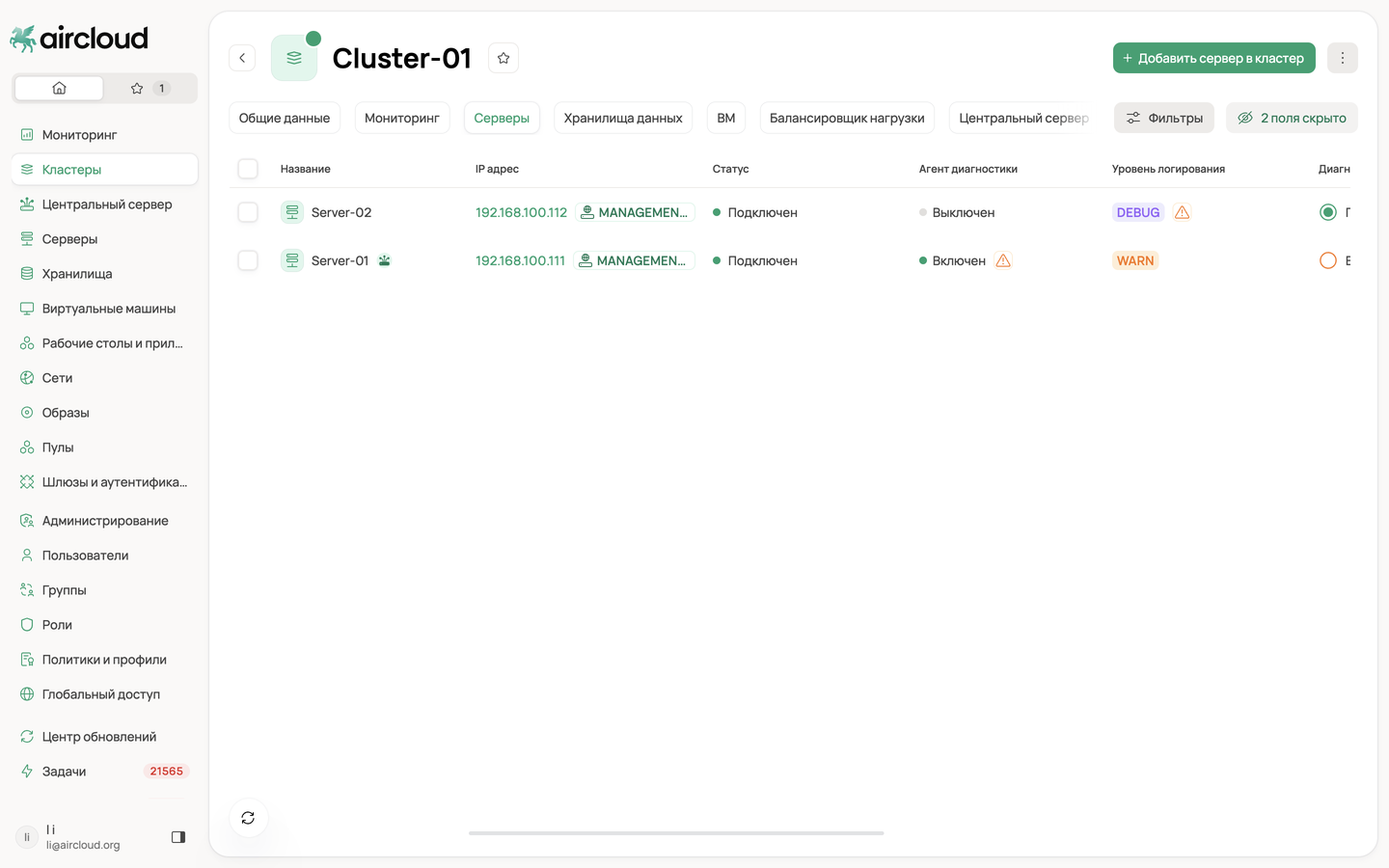

Вкладка «Серверы»: серверы кластера, IP-адрес, статус, агент диагностики и уровень логирования; кнопка «Добавить сервер в кластер».

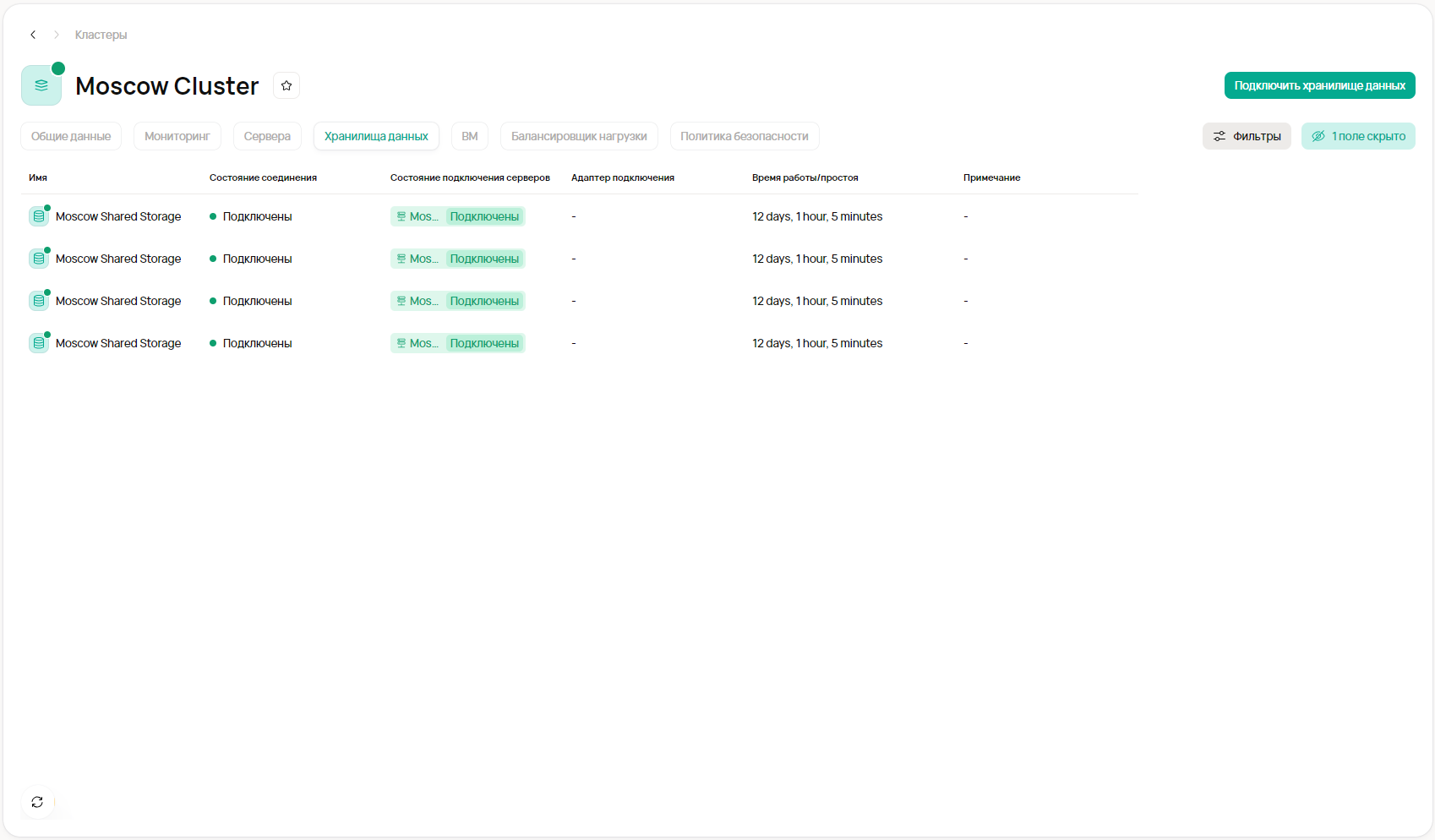

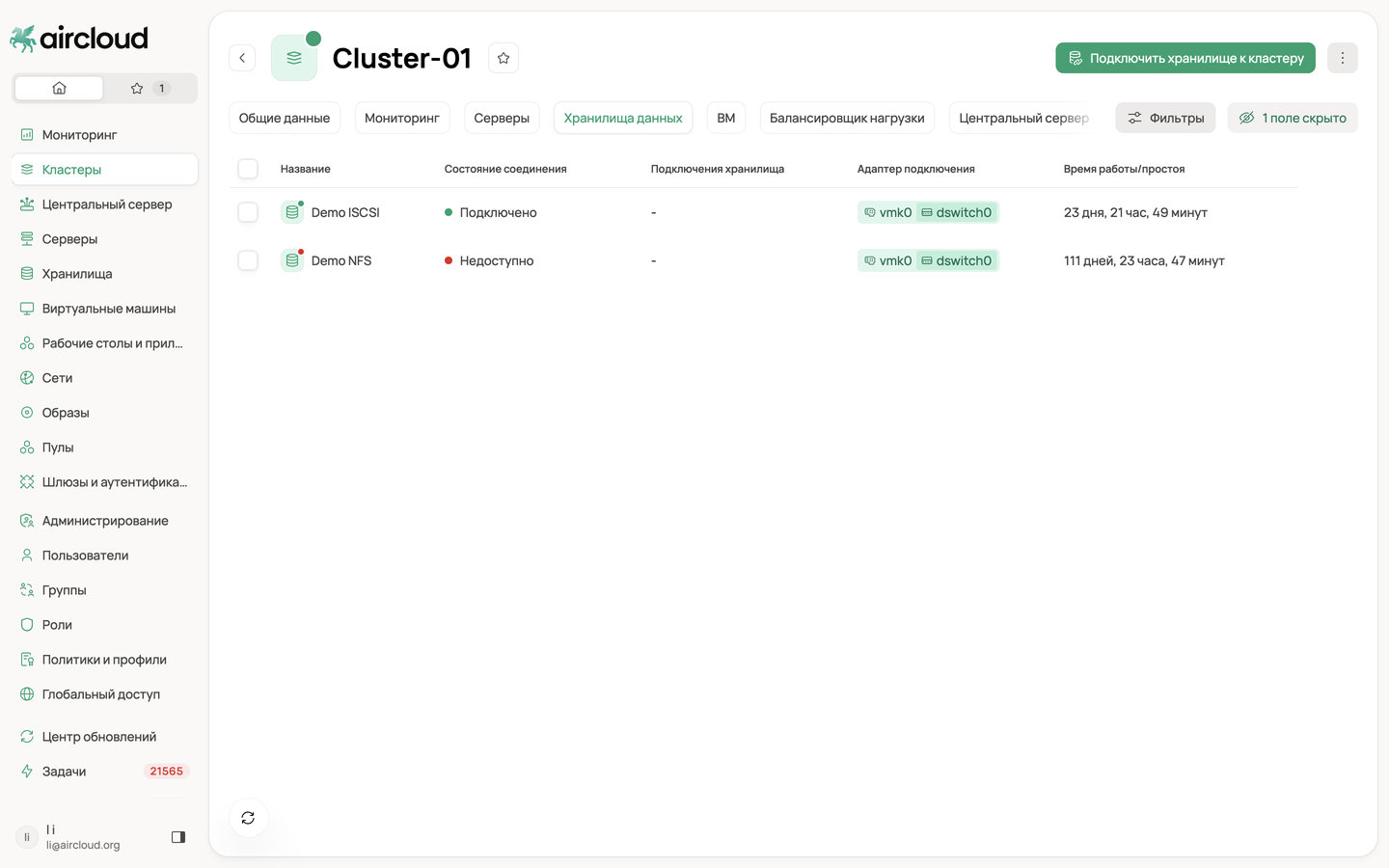

Вкладка «Хранилища данных»: состояние соединения, адаптер подключения (vmk / DSwitch) и время работы; кнопка «Подключить хранилище к кластеру».

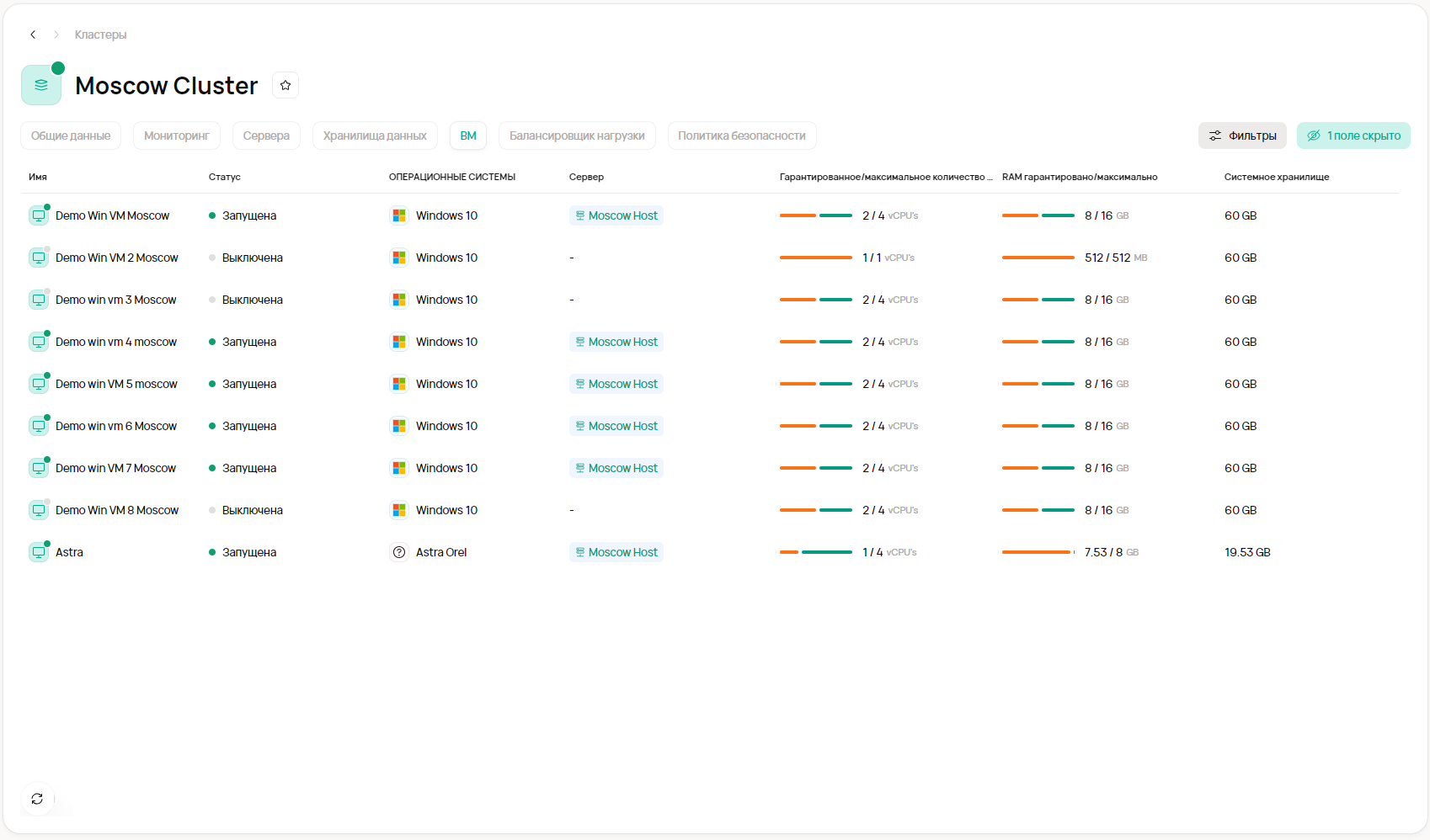

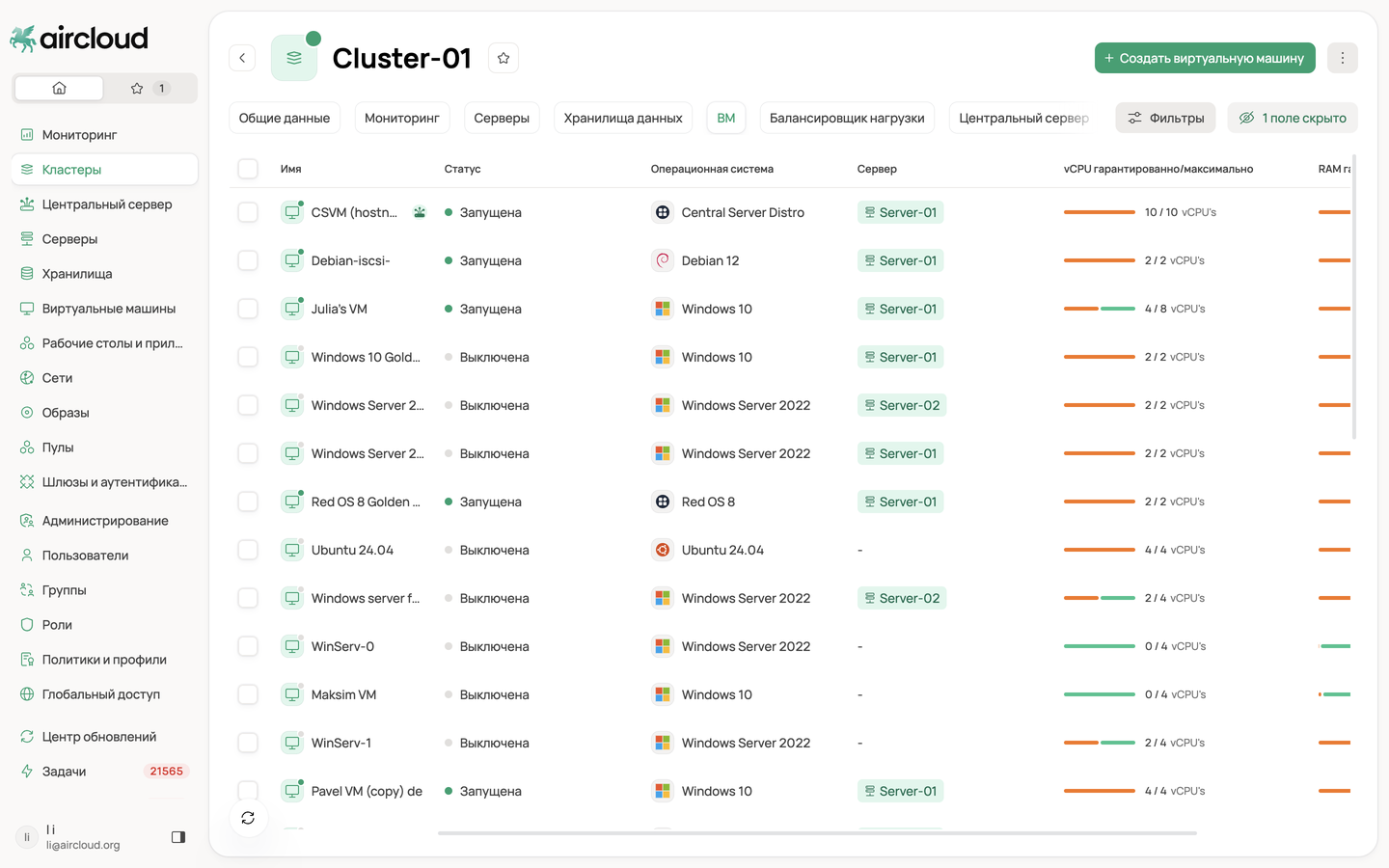

Вкладка «ВМ»: пользовательские виртуальные машины кластера, их статус, ОС, сервер размещения и выделенные vCPU / RAM.

Мониторинг

На вкладке «Мониторинг» доступны графики загрузки CPU, использования RAM, задержки, нагрузки и IOPS ввода-вывода, нагрузки на сеть и использования локального хранилища.

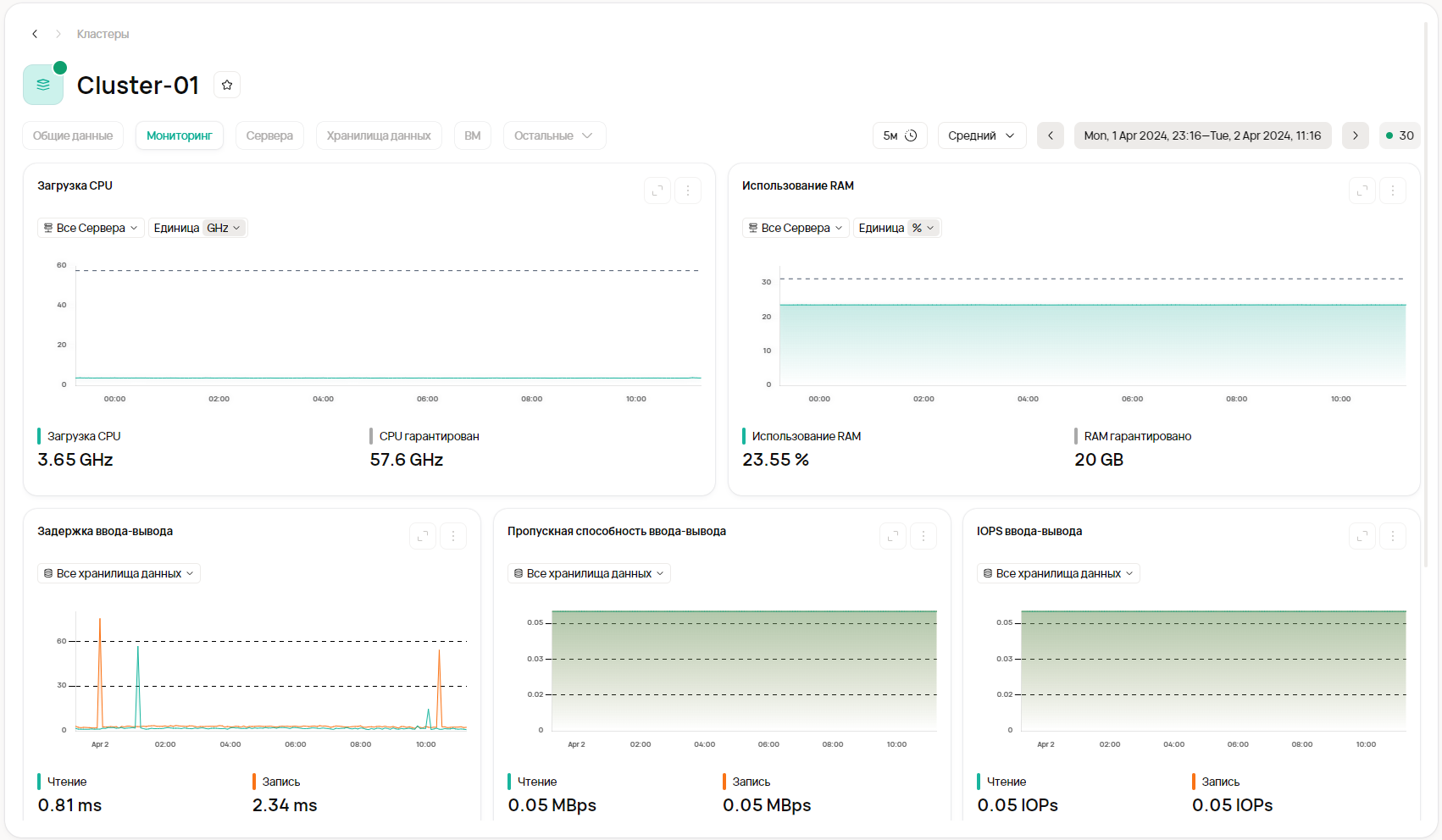

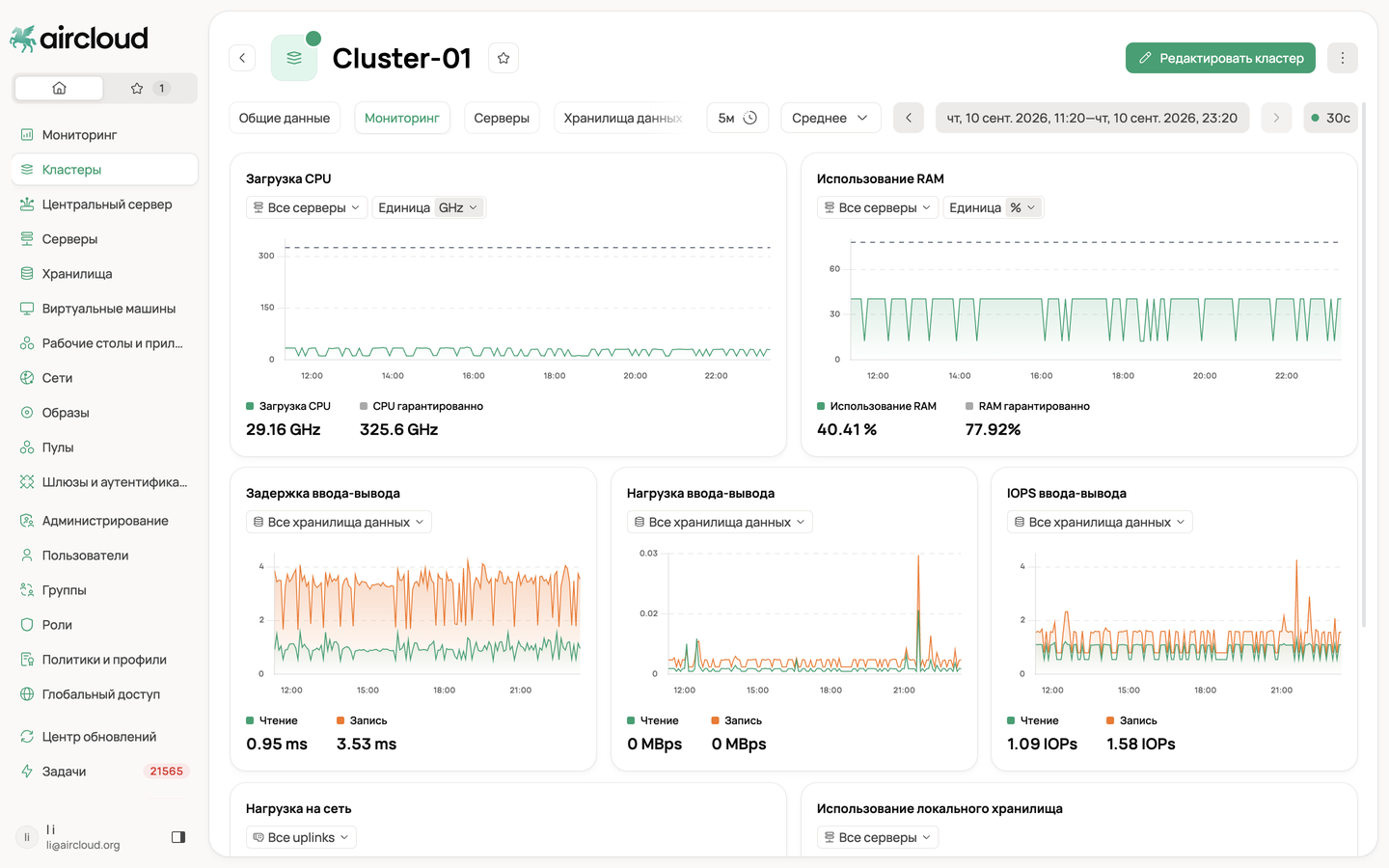

Вкладка «Мониторинг»: загрузка CPU и RAM по серверам, задержка / нагрузка / IOPS ввода-вывода по хранилищам; сверху — разрешение, агрегация, интервал и автообновление.

Над графиками можно выбрать разрешение, способ агрегации, временной интервал и автоматическое обновление.

Балансировщик нагрузки

Вкладка показывает соотношение приоритетов CPU/RAM, обычные и критические пороги, тренды рабочей нагрузки и историю запусков профилей.

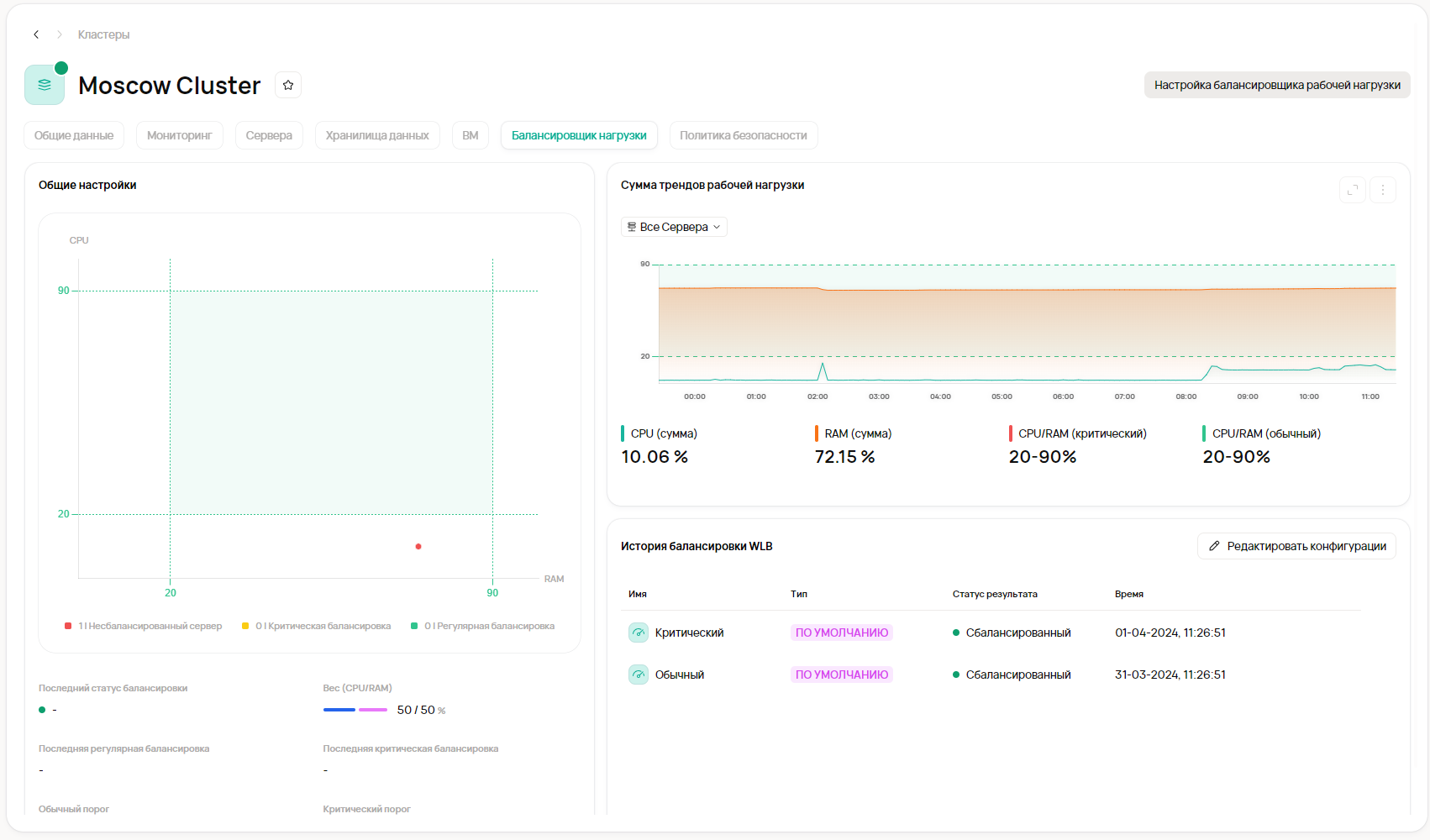

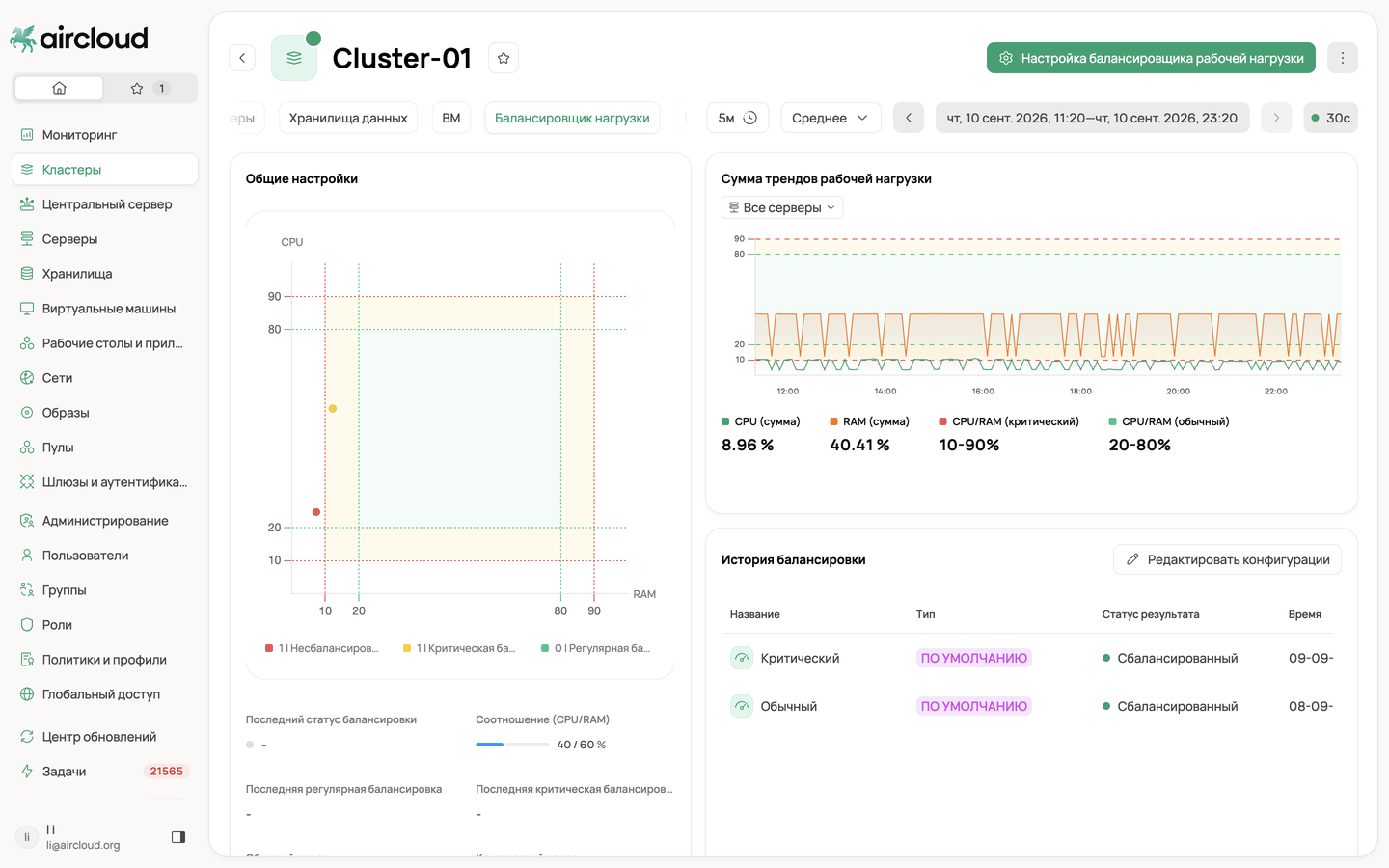

Вкладка «Балансировщик нагрузки»: соотношение приоритетов CPU/RAM с обычными (20–80 %) и критическими (10–90 %) порогами, тренды нагрузки и история балансировок.

Профили выполняются по настроенному расписанию. Названия «Обычный» и «Критический» обозначают два предсозданных профиля, каждый из которых имеет собственные режим, пороги и расписание.

Центральный сервер

Минимальная конфигурация содержит одну ВМ Центрального сервера, создаваемую при первичной установке первого сервера. Отказоустойчивая конфигурация начинается с трёх ВМ ЦС и использует кворум.

На вкладке отображаются:

• достигнутая и желаемая конфигурации;

• размер и состояние кворума;

• количество хостов ЦС;

• Endpoint и Management Port Group;

• состояние K3s, ESDB, MongoDB и Prometheus;

• список служебных сервисов и время их работы.

Связанные разделы

• Мониторинг ресурсов · Балансировщик нагрузки кластера

• Центральный сервер · Серверы

• Хранилища · Виртуальные машины

Изменение настроек кластера

Чтобы изменить кластер, откройте его карточку и нажмите «Редактировать кластер».

Конфигурация

На вкладке «Конфигурация» можно изменить:

• название кластера;

• режим высокой доступности для виртуальных машин;

• состояние балансировщика рабочей нагрузки.

Механизм высокой доступности автоматически перезапускает ВМ после сбоя. Подробности следует вынести в самостоятельный раздел после завершения реализации.

Сеть

На вкладке «Сеть» отображаются и настраиваются:

• подключённый DSwitch;

• Endpoint Центрального сервера и Management Port Group;

• адаптер Удаленного протокола управления;

• адаптер Внутреннего сервера AirCloud.

Глобальная конфигурация WLB

Измените относительные приоритеты CPU и RAM. Сумма должна составлять 100%, допустимое значение каждого приоритета — от 10 до 90%.

Обычный и критический профили WLB

Для каждого предсозданного профиля можно изменить:

• режим максимальной производительности или максимальной плотности;

• минимальное и максимальное пороговые значения;

• периодичность запуска;

• часовой пояс;

• время в поле «Дата начала»;

• активные дни недели.

Профили выполняются по собственному расписанию. Изменённые параметры размещения учитываются при следующих запусках ВМ.

Конфигурация распределённого ЦС

В конфигурации распределённого Центрального сервера можно:

• задать желаемое число ВМ ЦС;

• добавить хост;

• выбрать локальное хранилище для ЦСВМ;

• проверить зарезервированные IP- и MAC-адреса;

• проверить состояние K3s, ESDB, MongoDB и Prometheus.

Минимальное число ВМ ЦС — одна. Отказоустойчивость начинается с трёх ВМ ЦС. При сохранении сетевой связанности используется кворумная модель; применение внешней системы хранения повышает устойчивость к отказу узлов.

Сохранение

Проверьте изменения и нажмите кнопку сохранения. AirCloud создаст фоновую задачу, состояние которой можно отслеживать в журнале задач кластера.

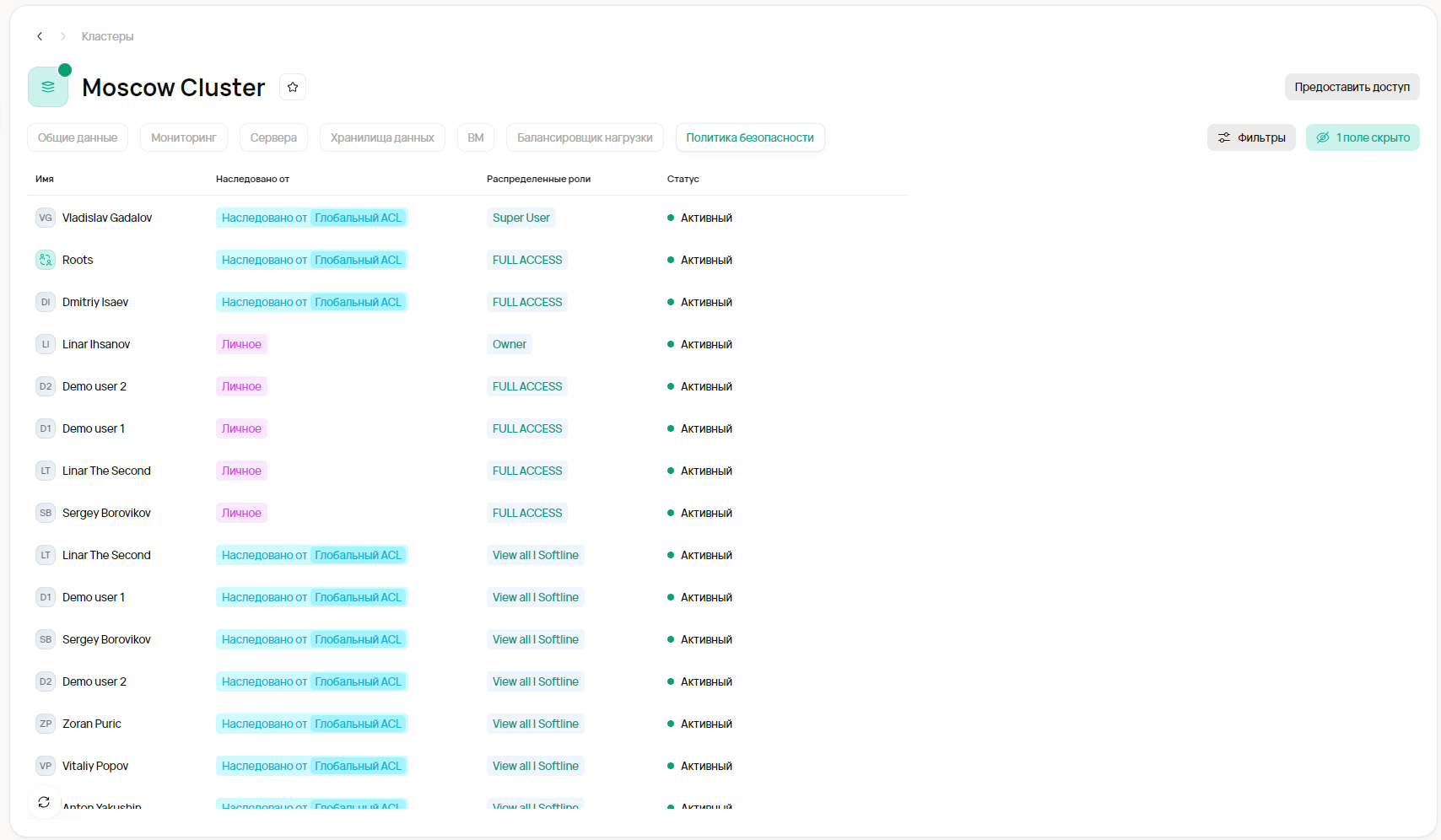

Права доступа к кластерам

Доступность операций с кластерами определяется привилегиями роли пользователя.

Проверка прав

• В боковом меню выберите «Роли».

• Откройте нужную роль.

• Перейдите в режим «Продвинутый».

• Раскройте группу «Ресурсы».

• Выберите «Кластеры».

Наборы привилегий

Удаление кластера

Предварительные условия

Удаление блокируется, пока в кластере остаются серверы или виртуальные машины. Перед удалением:

• Остановите предусмотренные эксплуатационным регламентом нагрузки.

• Удалите или перенесите пользовательские виртуальные машины.

• Выведите из кластера серверы.

• Убедитесь, что в карточке кластера не осталось ВМ и серверов.

Пользователю требуются привилегии на удаление кластера и, при самостоятельной очистке зависимостей, права на удаление хоста, локального хранилища и соединения хранилища данных с кластером.

Порядок удаления

• Откройте карточку очищенного кластера.

• В правом верхнем углу откройте меню действий.

• Выберите «Удалить».

• Проверьте имя кластера в окне подтверждения.

• Нажмите «Удалить».

AirCloud создаст задачу удаления. После её завершения кластер исчезнет из списка.

Если кластер не удаляется

Проверьте:

• остались ли в кластере серверы;

• остались ли пользовательские или служебные ВМ;

• завершены ли текущие задачи с ресурсами кластера;

• есть ли у пользователя необходимые привилегии.
