Раздел "Хранилища"

Хранилище данных AirCloud предоставляет общую ёмкость для виртуальных дисков, установочных образов и служебных файлов. Один объект хранилища можно подключить к кластеру через внутренний сетевой адаптер или доступное блочное устройство.

В разделе «Хранилища» администратор может:

• добавлять NFS, Custom Shared, iSCSI и FC-хранилища;

• использовать автоматическое обнаружение IQN и FC-устройств;

• подключать хранилище к кластеру и контролировать соединения серверов;

• отслеживать занятую и свободную ёмкость;

• просматривать IOPS, пропускную способность и задержку;

• восстанавливать соединение с кластером;

• работать с тонкими LUN и обновлять отображаемый размер после расширения;

• управлять доступом и удалять объект из AirCloud.

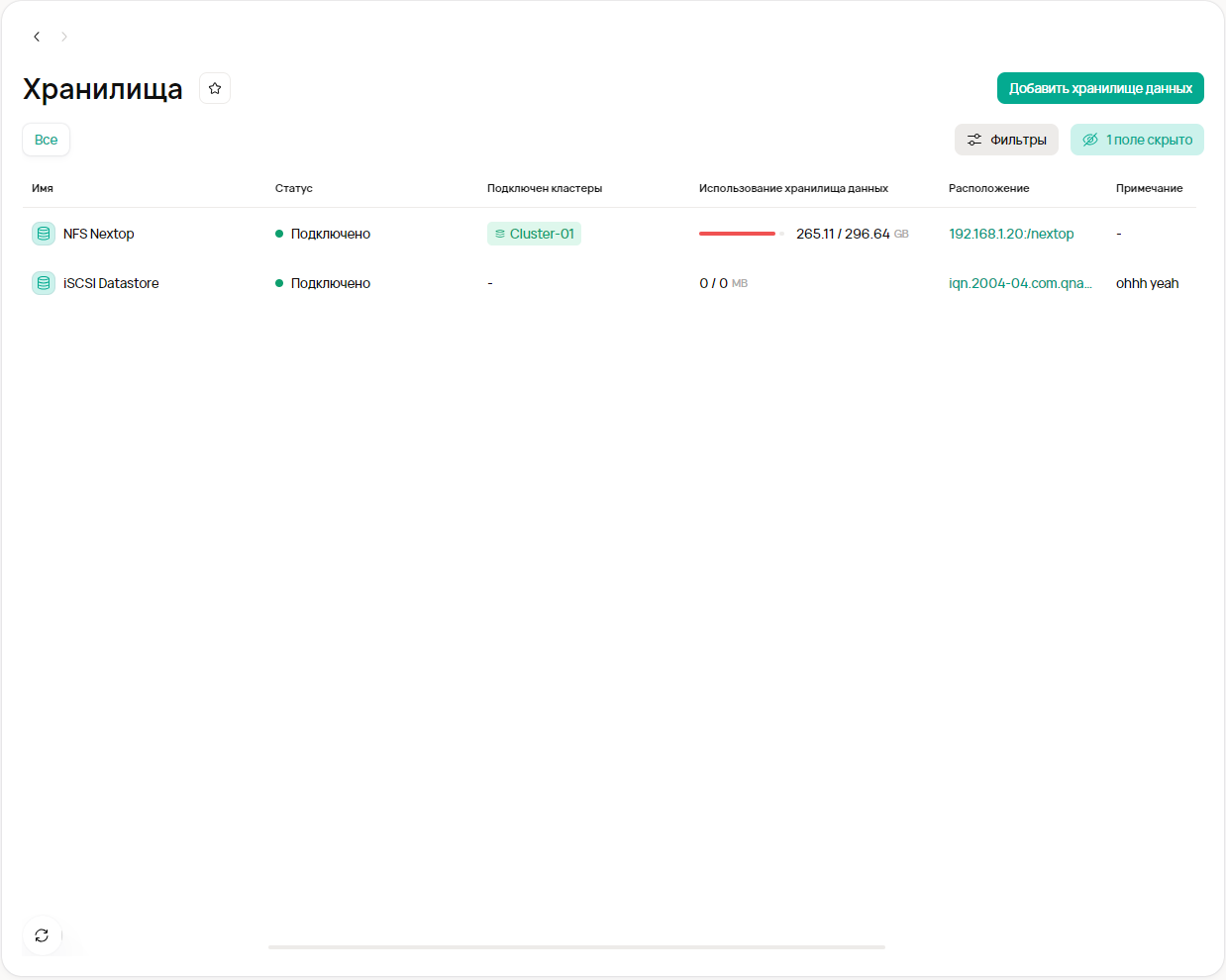

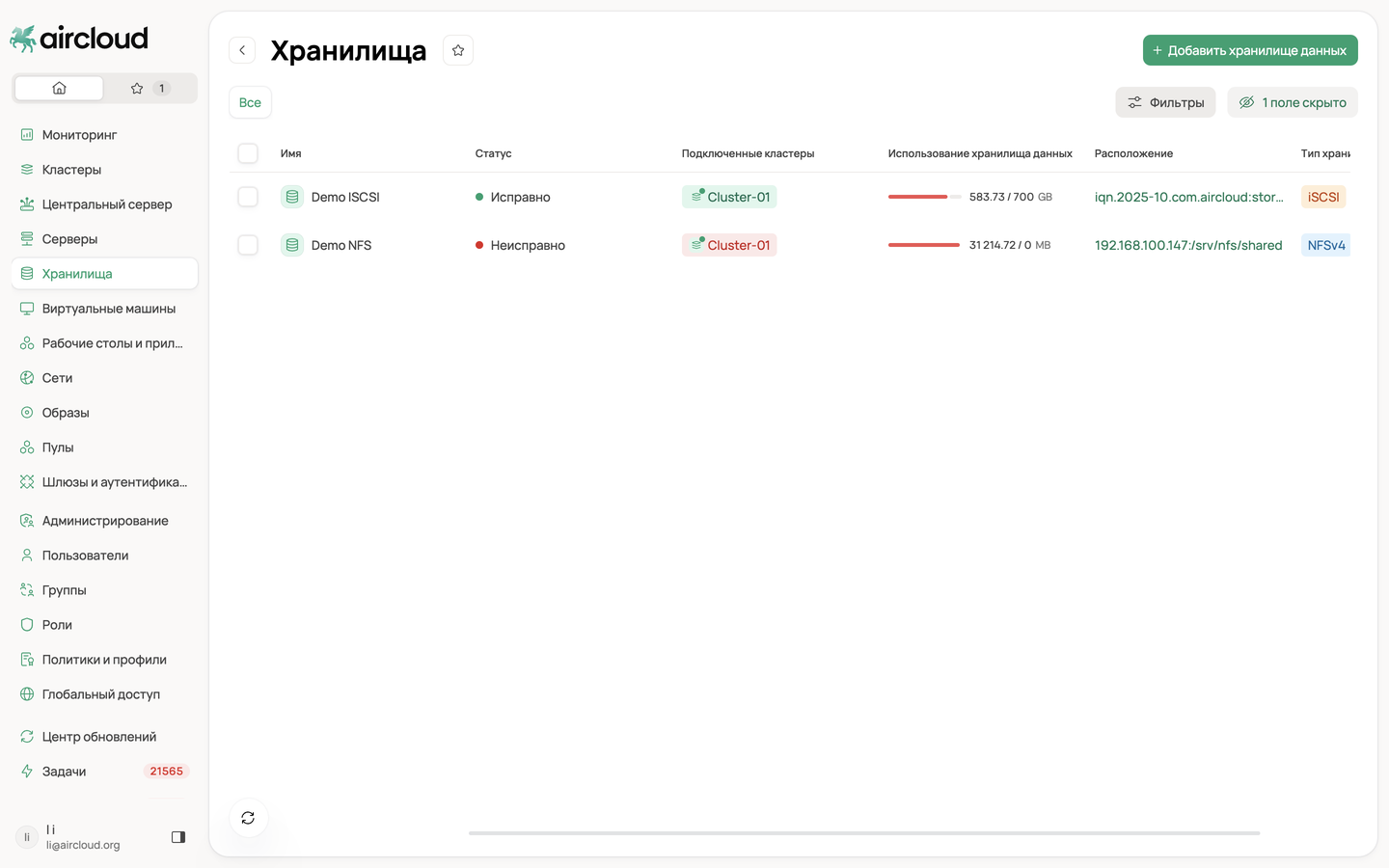

Рисунок 1 — Раздел «Хранилища» со списком хранилищ данных.

Список хранилищ

Используйте «Фильтры», чтобы ограничить список, и «Скрыть колонки», чтобы оставить только необходимые поля.

Состояния

Что обнаруживается автоматически

Добавление хранилища

Хранилище добавляется через мастер «Создать хранилище данных». Мастер состоит из шагов «Конфигурация» и «Резюме».

Перед началом

• убедитесь, что серверы кластера имеют доступ к системе хранения;

• для NFS подготовьте IP-адрес и экспортируемый путь;

• для Custom Shared обеспечьте одинаковую точку монтирования на всех серверах;

• для iSCSI подготовьте адрес портала, порт и данные CHAP, если аутентификация включена;

• для FC настройте HBA, zoning и presentation LUN на стороне системы хранения;

• проверьте, что внутренний адаптер кластера настроен и доступен;

• получите право «Позволяет создать хранилище данных».

Общий порядок

• В боковом меню выберите «Хранилища».

• Нажмите «Добавить хранилище данных».

• Выберите тип: NFS, Custom Shared, iSCSI или FC.

• Укажите имя объекта и параметры выбранного типа.

• Для iSCSI или FC воспользуйтесь автоматическим обнаружением.

• Нажмите «Дальше» и проверьте параметры на шаге «Резюме».

• Подтвердите создание и дождитесь завершения задачи.

• Подключите новое хранилище к нужному кластеру.

NFS и Custom Shared

Добавление NFS

В мастер встроены варианты NFSv3 и NFSv4. Для подключения указываются адрес NFS-сервера и путь экспорта.

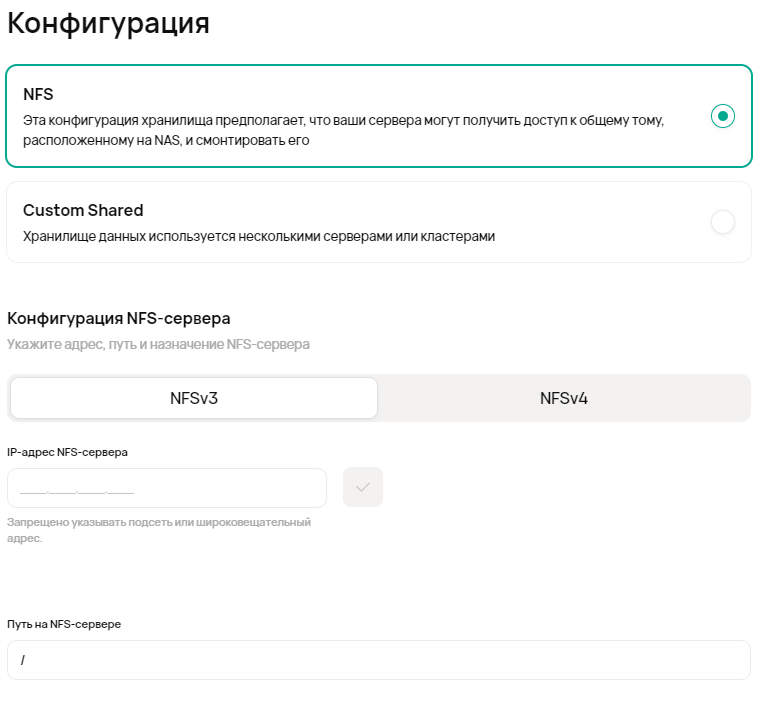

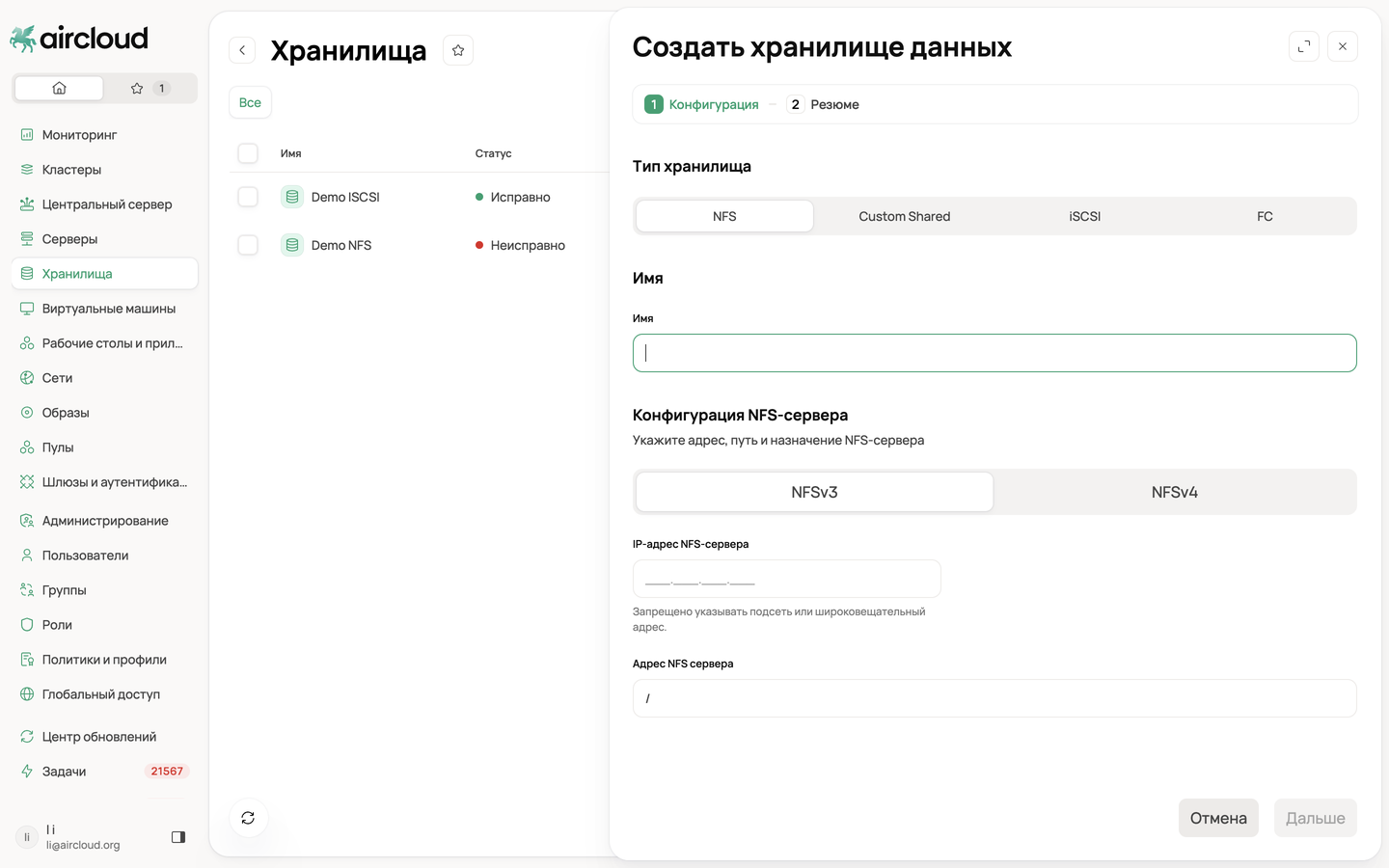

Мастер «Создать хранилище данных», тип NFS: выбор версии протокола (NFSv3 / NFSv4), IP-адрес и путь на NFS-сервере.

• Выберите тип «NFS».

• Укажите имя хранилища.

• Выберите NFSv3 или NFSv4.

• Введите IP-адрес NFS-сервера. Нельзя указывать адрес подсети или широковещательный адрес.

• В поле «Адрес NFS сервера» укажите экспортируемый путь, начиная с символа /.

• Перейдите к резюме и создайте объект.

Внешние требования к NFS

AirCloud поддерживает NFSv3 и NFSv4. Файловая система, на которой NFS-сервер хранит экспортируемые данные, для AirCloud не имеет значения. До подключения обеспечьте следующие условия:

• все серверы подключаемого кластера имеют сетевой доступ к одному IP-адресу и пути экспорта;

• экспорт предоставляет серверам права чтения и записи;

• межсетевые экраны разрешают трафик, необходимый выбранной версии NFS;

• адрес сервера и путь экспорта остаются стабильными во время использования;

• квоты, резервирование ёмкости и отказоустойчивость NFS-сервера контролируются вне AirCloud.

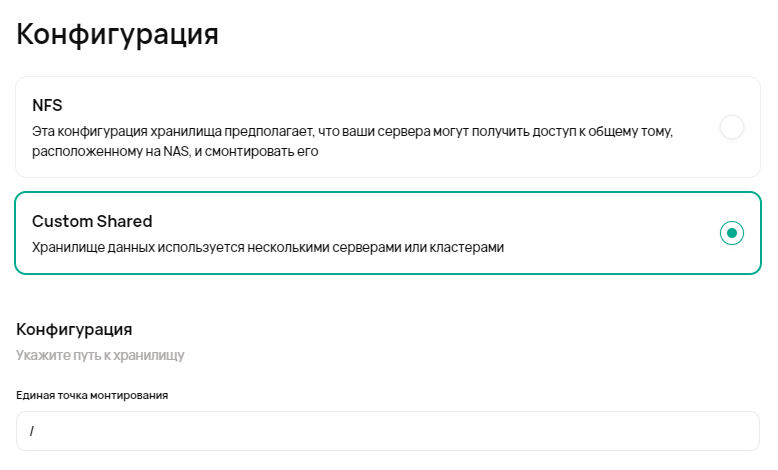

Добавление Custom Shared

Custom Shared используется, когда общий ресурс уже смонтирован на серверах и доступен через единую точку монтирования.

• Выберите тип «Custom Shared».

• Укажите имя хранилища.

• В поле «Единая точка монтирования» укажите абсолютный путь.

• Проверьте, что этот путь одинаков и доступен на всех серверах кластера.

• Перейдите к резюме и создайте объект.

iSCSI и FC

Добавление iSCSI

• Выберите тип «iSCSI» и укажите имя.

• Задайте количество узлов кластера хранения данных: от 1 до 256. Значение определяет конфигурацию кластерной файловой системы OCFS2 и не может быть изменено после её создания; интерфейс рекомендует 32.

• Укажите IP-адрес iSCSI-хранилища и порт. По умолчанию используется 3260.

• Если требуется, включите CHAP и укажите логин и пароль.

• Включите автоматическое обнаружение. AirCloud запросит доступные target IQN и LUN.

• Выберите target IQN и LUN из найденных ресурсов. Вводить их вручную не требуется.

• Перейдите к резюме, проверьте параметры и создайте объект.

Количество узлов

Параметр связан с ограничением OCFS2. Задавайте число с учётом планируемого количества серверов; после создания файловой системы изменить его нельзя.

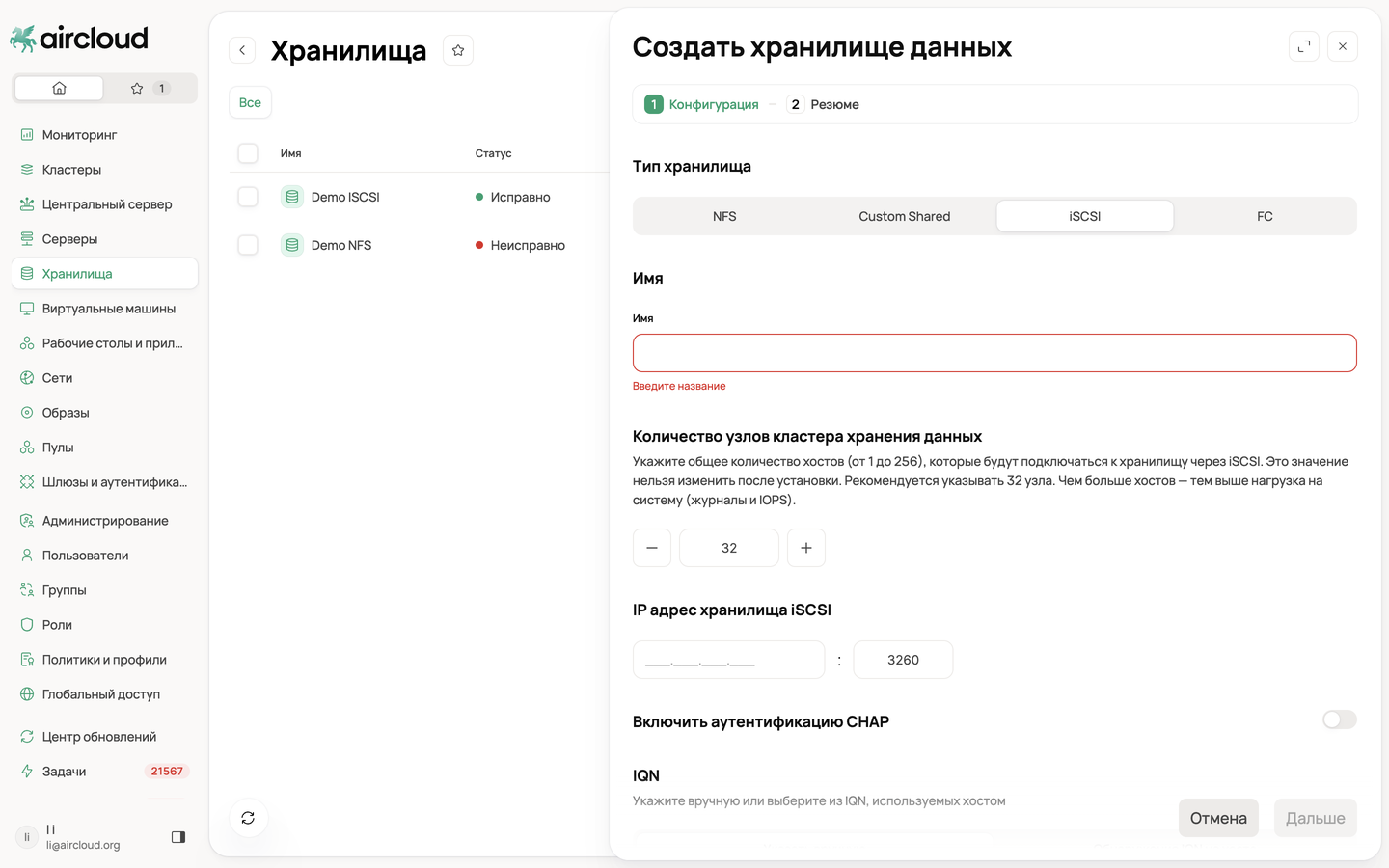

Тип iSCSI: количество узлов кластера хранения (1–256, рекомендуется 32), IP-адрес и порт хранилища, аутентификация CHAP и IQN.

Добавление FC

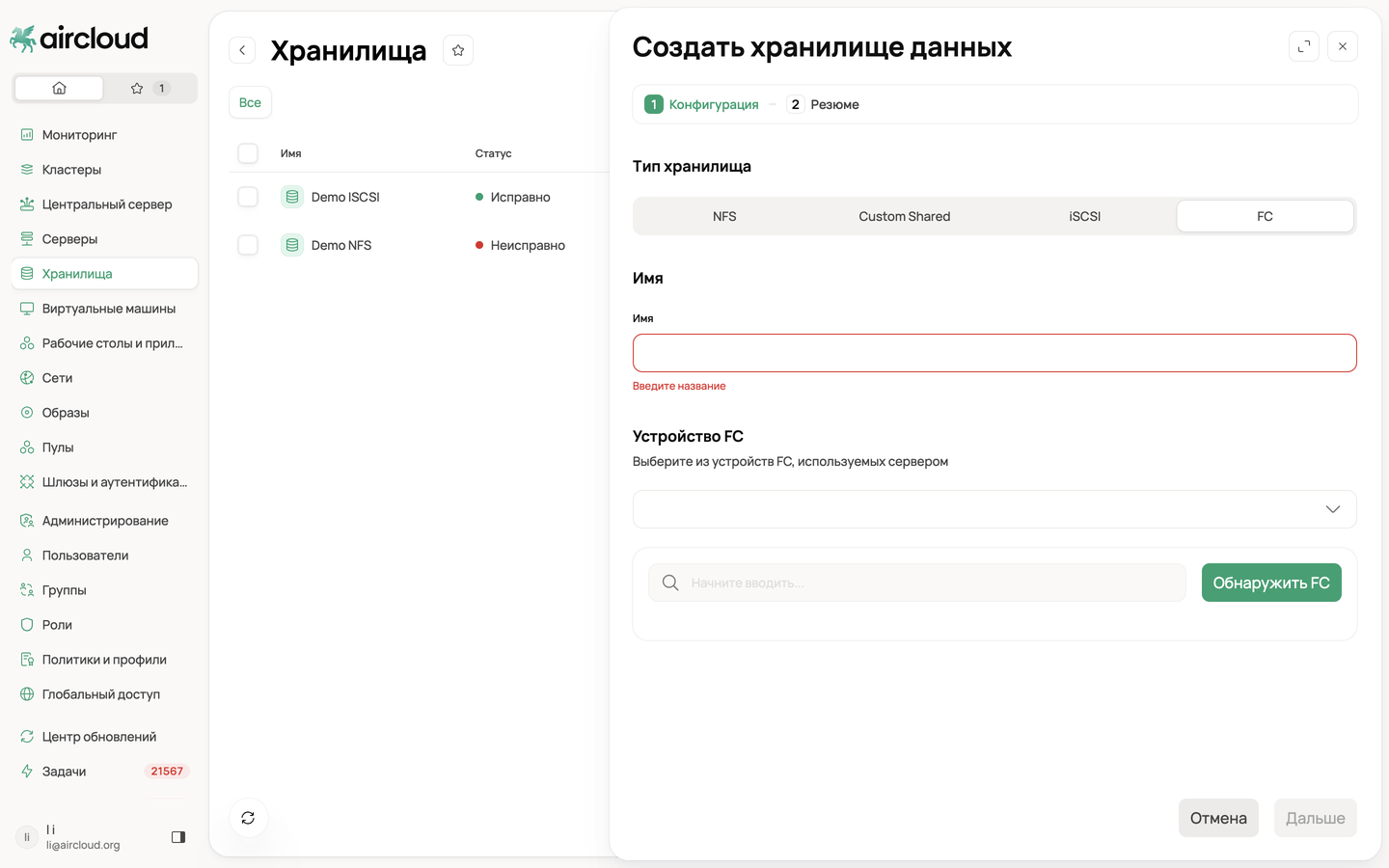

Тип FC: выбор устройства Fibre Channel из доступных серверу; кнопка «Обнаружить FC» запускает поиск подключённых устройств.

• Выберите тип «FC» и укажите имя.

• Выберите сервер и настроенный FC-интерфейс, которым система хранения уже предоставляет доступ к устройствам.

• Нажмите «Обнаружить FC».

• AirCloud запросит доступные выбранному серверу и интерфейсу устройства и LUN. Выберите нужный ресурс из результатов.

• Перейдите к резюме и создайте объект.

Внешние требования к FC

• FC HBA выбранного сервера установлен, включён и доступен гипервизору;

• на FC-фабрике настроен zoning между WWPN сервера и target-портами системы хранения;

• на системе хранения настроены LUN masking или mapping для выбранного сервера;

• нужные LUN предоставлены всем серверам кластера, которые будут использовать хранилище;

• сетевой доступ и состояние внешнего оборудования проверены до запуска обнаружения.

Подключение хранилища к кластеру

Созданное хранилище становится доступным виртуальным машинам после подключения к кластеру. В карточке хранилища откройте вкладку «Подключенные кластеры».

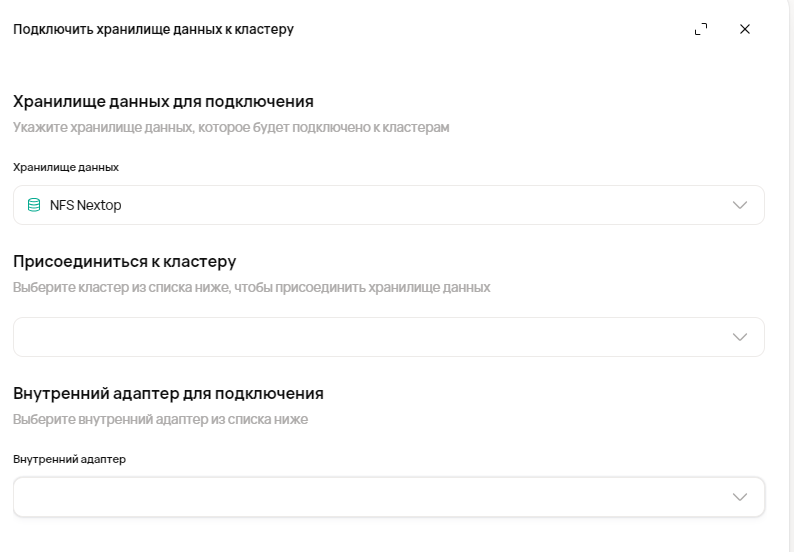

• Нажмите «Подключить к кластеру».

• Проверьте выбранное хранилище данных.

• Выберите кластер.

• Выберите подходящий настроенный внутренний адаптер в соответствии с сетевой схемой кластера. vmk0 может использоваться как пример, но не является обязательным.

• Нажмите «Подключить хранилище данных к кластеру».

• Дождитесь завершения задачи и проверьте статус каждого сервера.

Проверка подключения

На вкладке «Подключенные кластеры» отображаются:

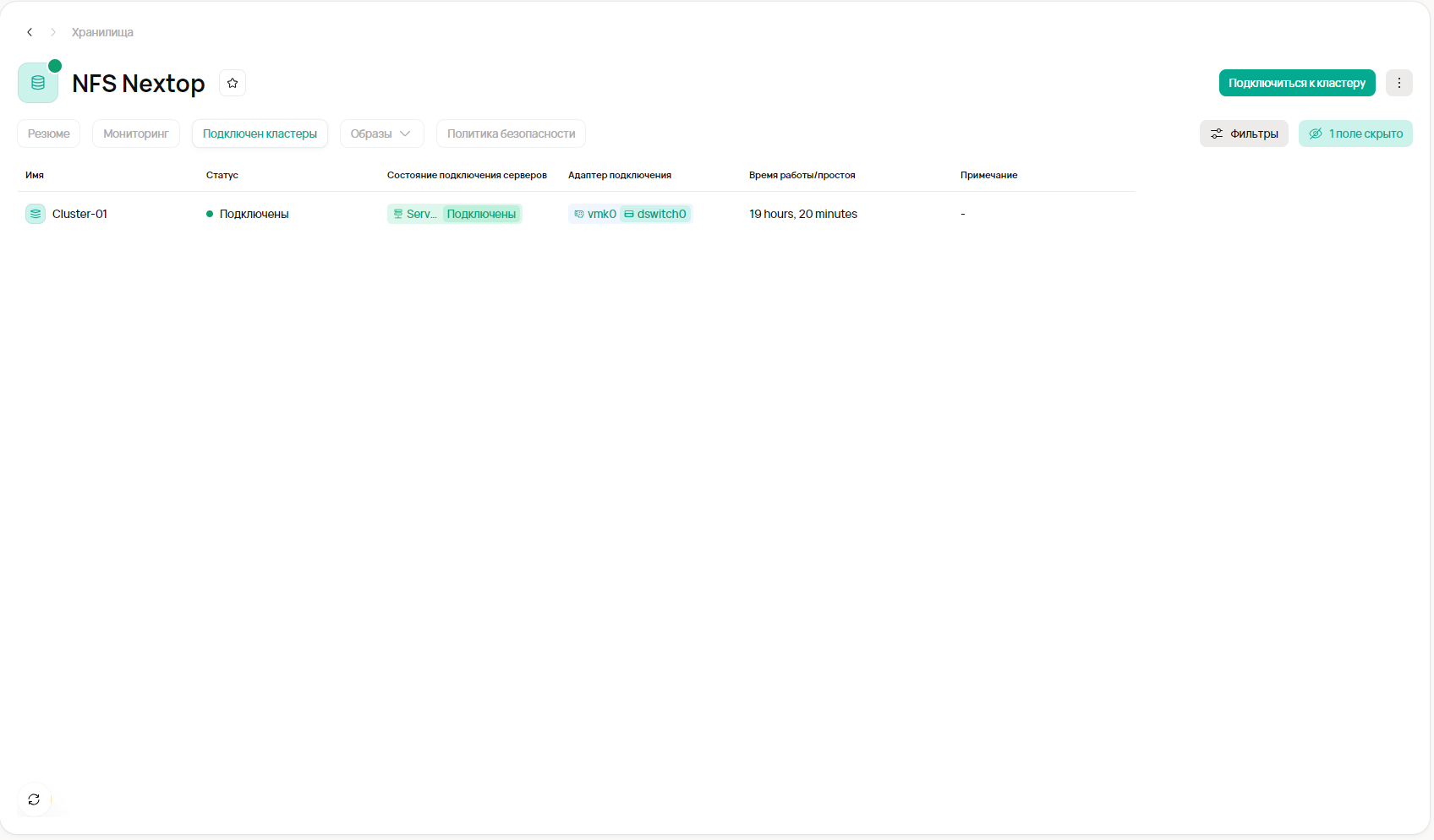

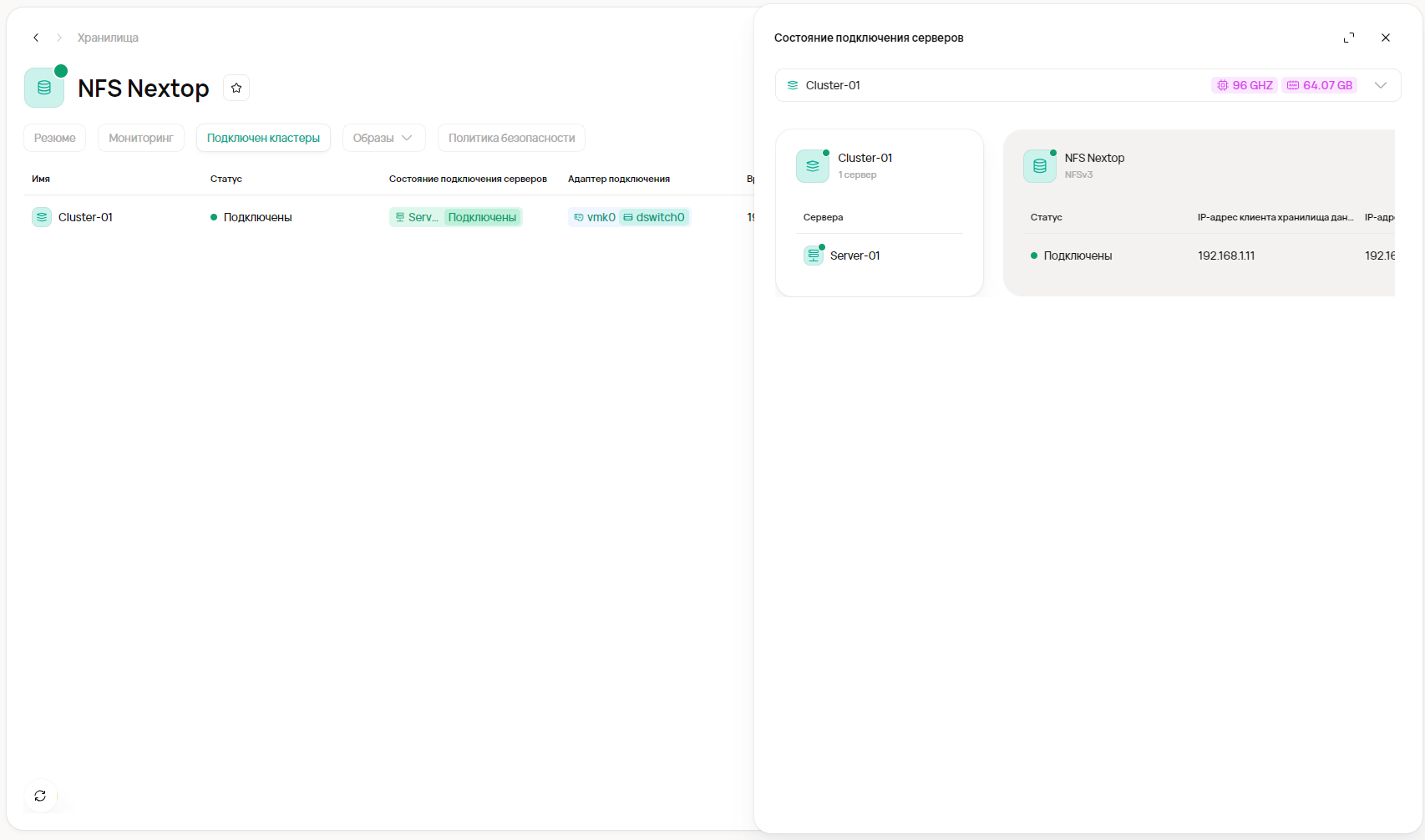

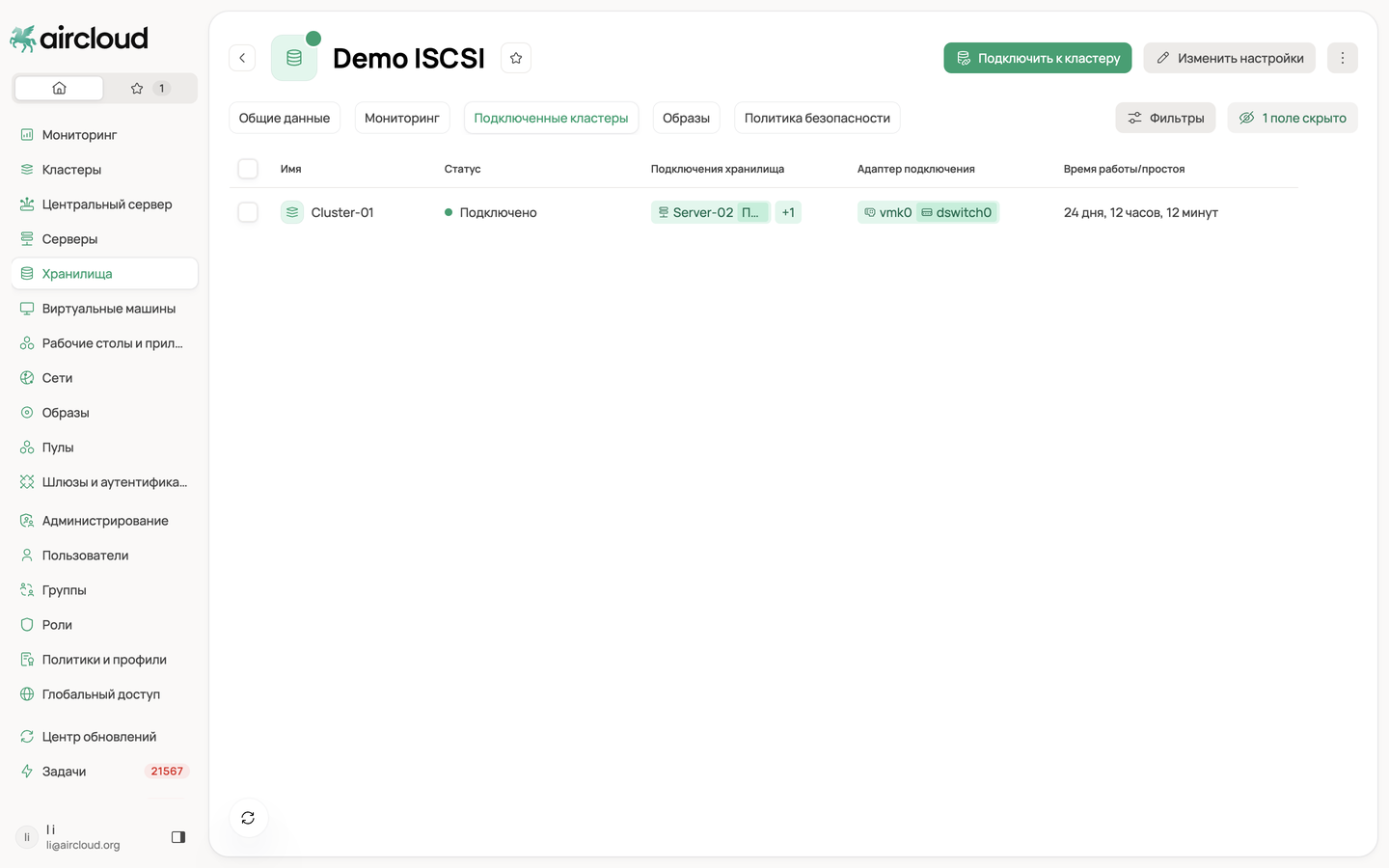

Вкладка «Подключенные кластеры»: статус подключения, хосты с подключением к хранилищу, адаптер (vmk / DSwitch) и время работы.

• имя и статус кластера;

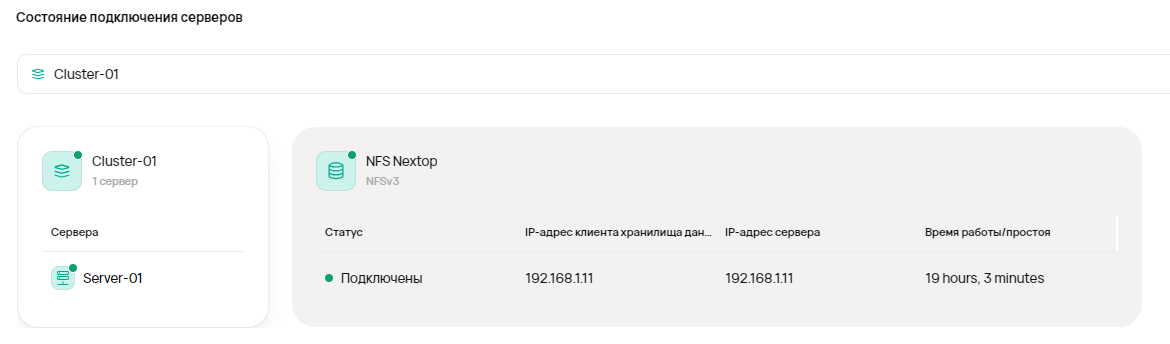

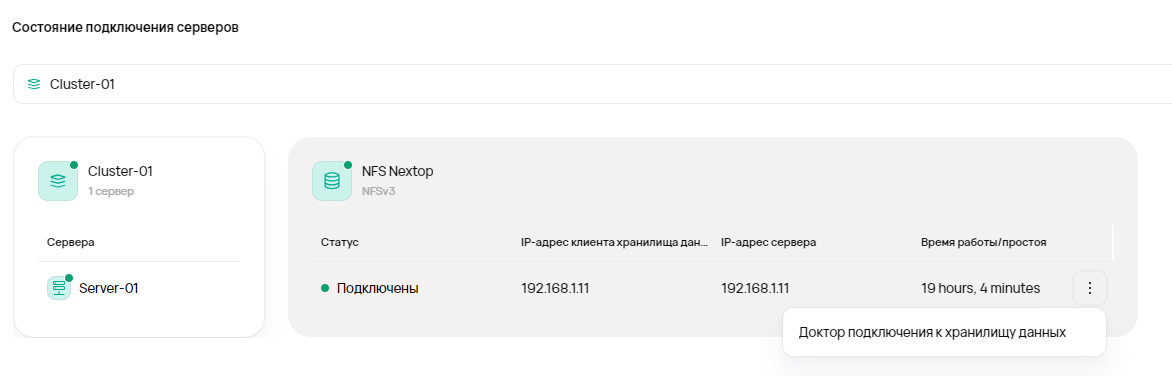

• соединения хранилища с отдельными серверами;

• выбранный внутренний адаптер; на иллюстрации показан один из возможных вариантов — vmk0;

• распределённый коммутатор;

• время работы или простоя соединения.

Просмотр и мониторинг хранилища

Карточка хранилища содержит вкладки «Общие данные», «Мониторинг», «Подключенные кластеры», «Образы» и «Политика безопасности».

Общие данные

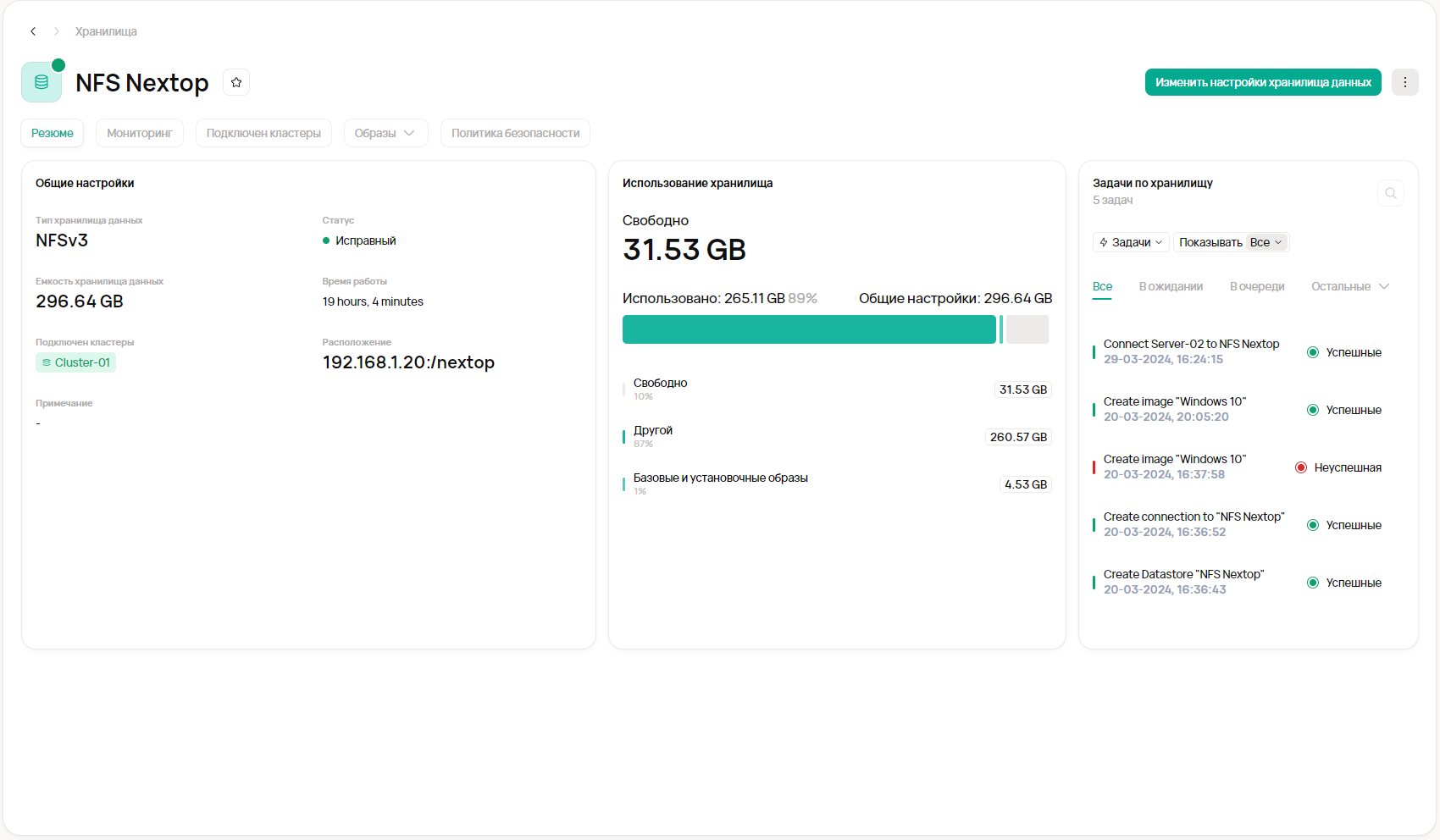

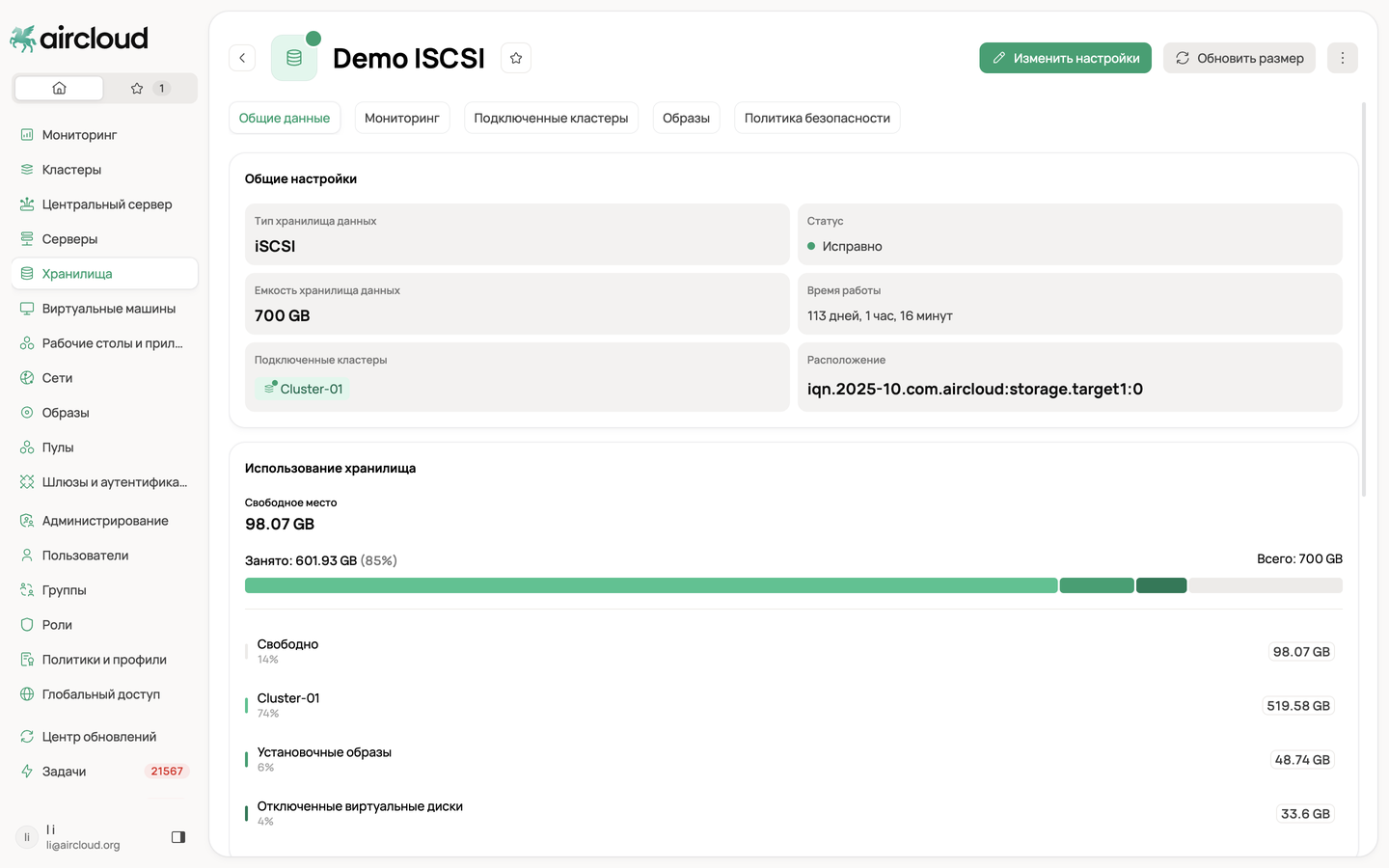

Блок Карточка хранилища, вкладка «Общие данные»: тип, статус, ёмкость, время работы, подключённые кластеры, расположение (IQN) и распределение занятого места.	Что показывает
Общие настройки	Тип, статус, общую ёмкость, время работы, подключенные кластеры и расположение.
Использование хранилища	Свободное место, занятое место и распределение по категориям: отключенные виртуальные диски, установочные образы и кластеры.
Задачи по хранилищу	Историю операций, их состояние и время запуска.
Образы	Установочные образы, виртуальные диски и другие файлы, зарегистрированные на хранилище.

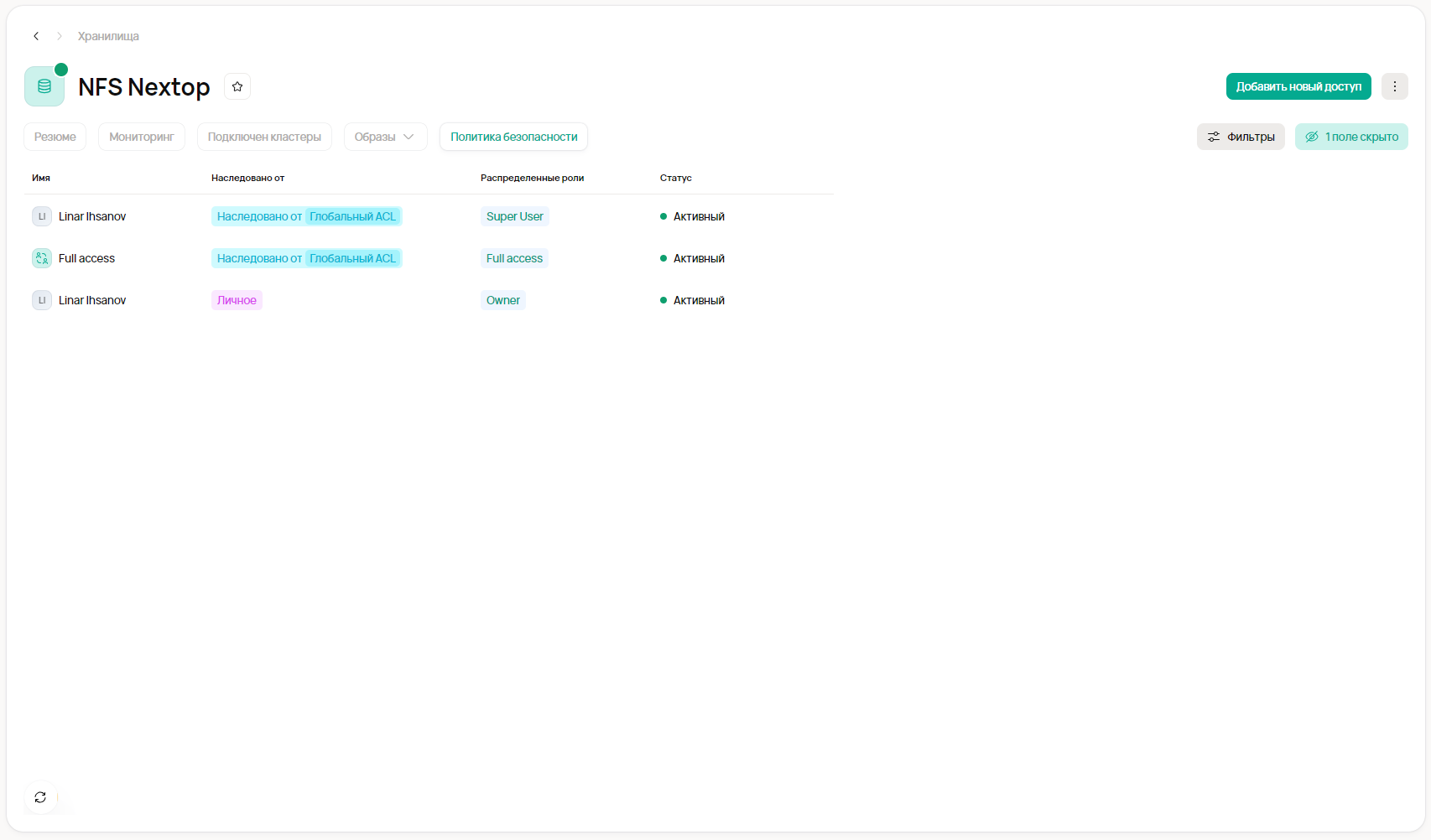

Политика безопасности	Пользователей и группы, источник назначения роли и состояние доступа.

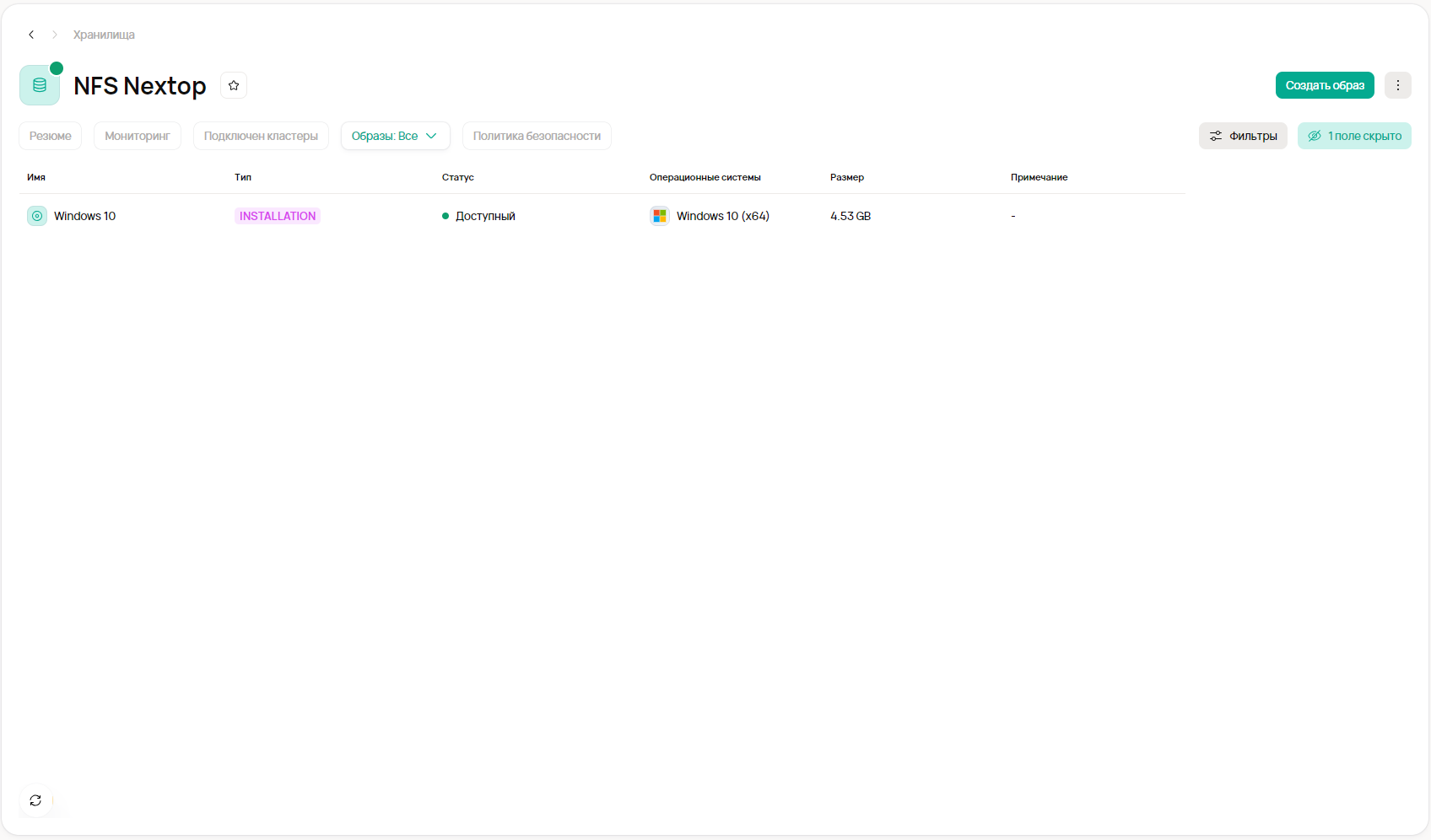

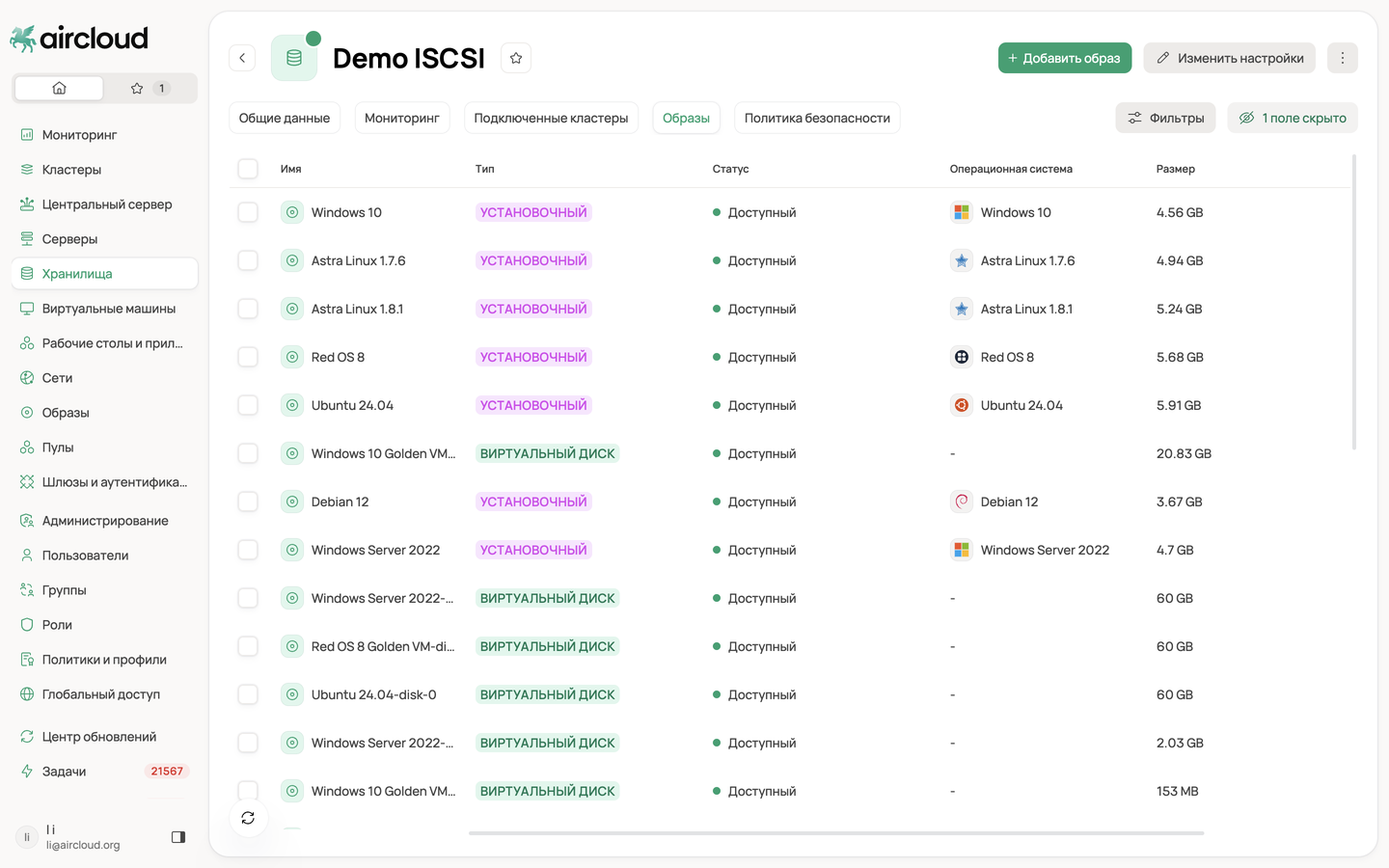

Вкладка «Образы»: установочные образы и виртуальные диски, размещённые на этом хранилище, их тип, статус, гостевая ОС и размер.

Мониторинг

Метрики поступают из внутреннего экспортера, который собирает их на уровне гипервизора. На вкладке «Мониторинг» администратор выбирает временной диапазон и способ агрегации; графики можно фильтровать по кластеру.

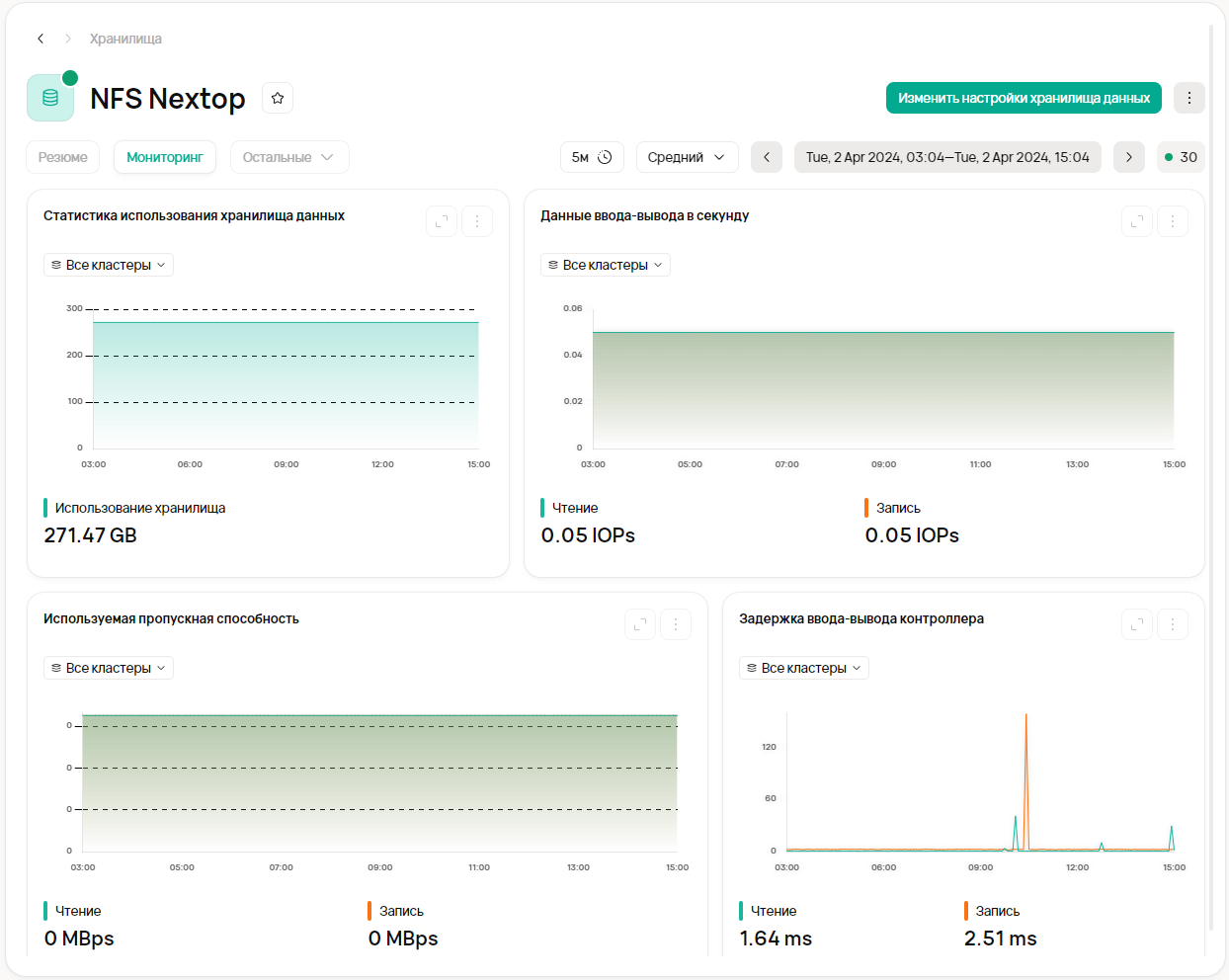

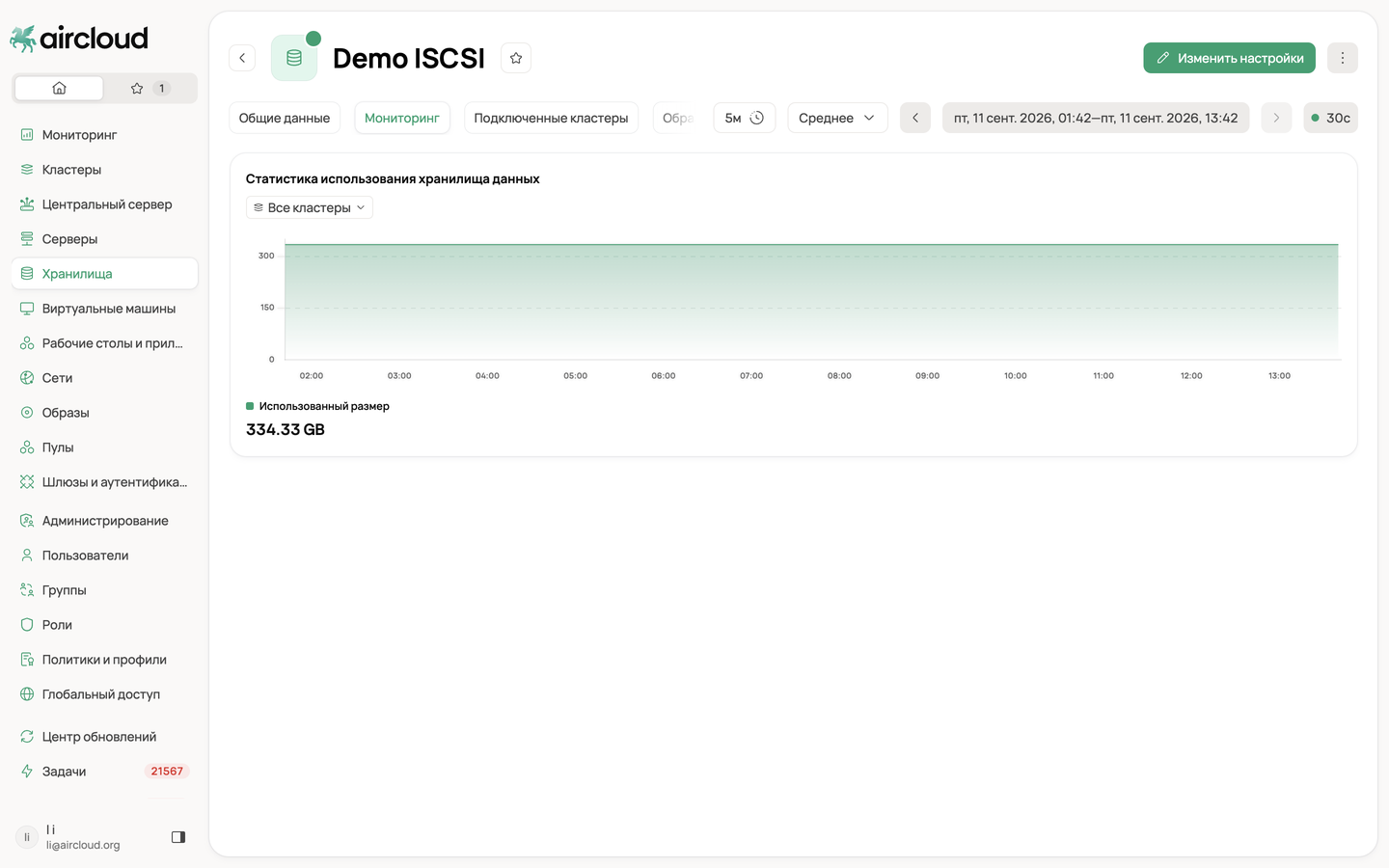

Вкладка «Мониторинг»: статистика использования хранилища данных по кластерам за выбранный период.

Восстановление подключения

Если соединение с кластером нарушено, откройте меню действий карточки и выберите «Восстановление подключения». Это self-healing операция: AirCloud запускает полный комплекс последовательных действий, состав которого определяется текущим состоянием кластера. Внутренние этапы операции администратору выбирать не требуется.

• Проверьте доступность внешней системы хранения и сети.

• Откройте карточку хранилища.

• Выберите «Восстановление подключения».

• Откройте «Задачи» и дождитесь завершения Heal connection.

• Проверьте статусы серверов на вкладке «Подключенные кластеры».

Тонкие LUN и перезапрос размера

Эксплуатация тонкого LUN

• контролируйте не только логическую ёмкость в AirCloud, но и свободное место пула на внешней системе хранения;

• настройте предупреждения о заполнении thin pool на стороне СХД;

• не считайте свободное логическое пространство гарантированно зарезервированным физическим объёмом;

• согласуйте коэффициент переподписки и пороги расширения с эксплуатационным регламентом;

• не уменьшайте размер LUN: процедура рассчитана на увеличение ёмкости.

Перезапрос размера после расширения

После увеличения LUN на внешней системе хранения вручную обновите сведения о ёмкости в AirCloud. Операция доступна для iSCSI и FC. Команда находится в меню действий карточки — в том же месте, где для NFS расположено «Восстановление подключения».

• Увеличьте размер LUN на внешней системе хранения и дождитесь завершения операции.

• Убедитесь, что расширенный LUN по-прежнему предоставлен всем серверам кластера по тем же путям.

• Откройте карточку блочного хранилища в AirCloud.

• В меню действий выберите «Перезапросить размер».

• Дождитесь завершения задачи. AirCloud автоматически выполнит перезапрос на всех серверах подключённых кластеров.

• Обновите карточку и проверьте поле «Емкость хранилища данных».

• Проверьте доступность виртуальных дисков и отсутствие ошибок ввода-вывода.

Изменение настроек хранилища

Чтобы изменить параметры, откройте карточку хранилища и нажмите «Изменить настройки». Форма показывает тип, имя и параметры точки подключения.

• Запишите текущие параметры и проверьте активные задачи.

• Нажмите «Изменить настройки».

• Измените только предусмотренные поля выбранного типа.

• Проверьте адрес, путь, IQN, LUN или FC-устройство перед сохранением.

• Сохраните изменения и дождитесь завершения задачи.

• Проверьте статус и подключения всех серверов кластера.

Права доступа к хранилищам

Привилегии задаются в разделе «Роли». Откройте роль, включите режим «Продвинутый», разверните «Ресурсы» и выберите «Хранилище».

Удаление хранилища

Перед удалением

• Убедитесь, что выбран правильный объект.

• Проверьте вкладку «Образы» и найдите все размещённые виртуальные диски.

• Для каждого диска устраните зависимость виртуальной машины, затем перенесите или удалите диск.

• При необходимости отключите хранилище от кластеров; само подключение не является блокирующей зависимостью.

• Проверьте завершение задач и отсутствие операций ввода-вывода.

• При необходимости сделайте резервную копию данных.

Порядок удаления

• Откройте карточку хранилища.

• В правом верхнем углу откройте меню действий.

• Выберите «Удалить».

• Проверьте имя хранилища и предупреждение.

• Нажмите «Удалить».

• Дождитесь завершения задачи и убедитесь, что объект исчез из списка.
